曲柄導桿滑塊機構動態測試及設計實驗臺
[規格型號]: DB-JX14
[產品名稱]: 曲柄導桿滑塊機構動態測試及設計實驗臺
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
曲柄導桿滑塊機構動態測試及設計實驗臺用于典型的平面連桿機構的設計和綜合性實驗,是構建機械原理實驗室的重要設備之一。
曲柄導桿滑塊機構動態測試及設計實驗臺

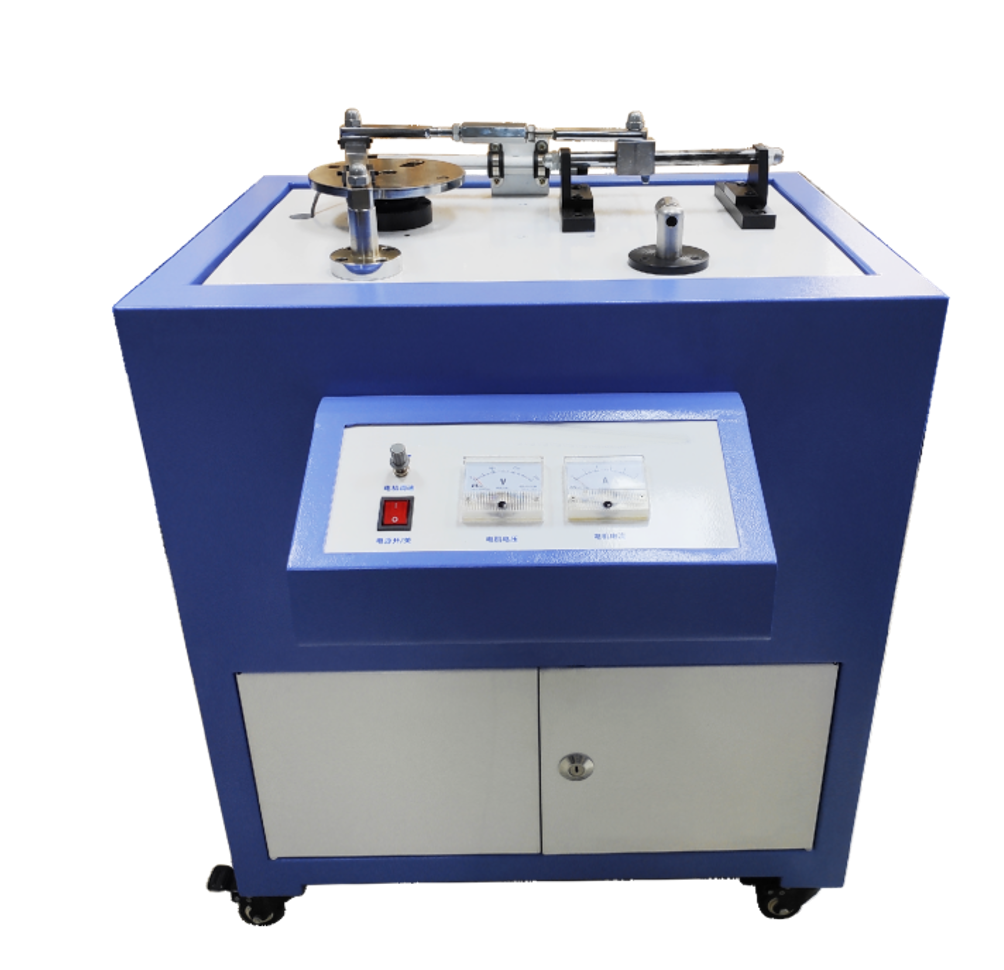

實驗臺外觀圖(僅供參考具體以實物為準)
實驗項目內容:
1.曲柄導桿滑塊機構測試分析;
2.曲柄滑塊機構測試分析:
◎改變機構構件的桿長和位置,進行滑塊運動規律的實測與仿真,了解速度波動的影響和機構的急回特性。
◎進行機架振動的實測與仿真,了解激振力對機架振動的影響。
◎通過多媒體軟件進行曲柄滑塊機構的設計和連桿曲線的設計。
主要配置及技術參數:
1. 曲柄長         40-60mm;    ◎連桿長         280-320mm;
2. 滑塊行程     0-160mm;    ◎光柵角位移傳感器2個   5V/1000P/轉  ;
3. 直線位移傳感器1個  量程0-160mm   線性誤差<0.5%;
4. 振動傳感器1個       橫向靈敏度比≤5%;
5. 帶減速器的直流電機    功率90W   調速范圍: 0~200r/min;
6. 外形尺寸:680×480×720mm;
7. 重量:56kg。


友情提示:

1、貨品驗收:閣下收貨時請檢查曲柄導桿滑塊機構動態測試及設計實驗臺的貨品外觀,核實曲柄導桿滑塊機構動態測試及設計實驗臺的數量及配件,拒收處于受損狀態的曲柄導桿滑塊機構動態測試及設計實驗臺;

2、質保:頂邦將為閣下提供曲柄導桿滑塊機構動態測試及設計實驗臺產品說明書內的質保條件和質保期,在質保范圍內提供對曲柄導桿滑塊機構動態測試及設計實驗臺的免費維修,超出條件承諾時提供對曲柄導桿滑塊機構動態測試及設計實驗臺的有償維修;

3、退換貨:閣下單方面原因導致的曲柄導桿滑塊機構動態測試及設計實驗臺選型錯誤或曲柄導桿滑塊機構動態測試及設計實驗臺購買數量錯誤,造成曲柄導桿滑塊機構動態測試及設計實驗臺的退換貨要求,將不被接受;

4、貨期:曲柄導桿滑塊機構動態測試及設計實驗臺的發貨期為參考值,如您需要了解曲柄導桿滑塊機構動態測試及設計實驗臺的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對曲柄導桿滑塊機構動態測試及設計實驗臺有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關曲柄導桿滑塊機構動態測試及設計實驗臺的咨詢。
