錐齒輪傳動圖 12-1(a) 直齒輪傳動12-1(b)
直齒圓柱齒輪傳動和錐齒圓柱齒輪傳動都是機械中經常應用的傳動方式，由于其各自的特點，有各自的應用場所，實際中經常從出現兩者的組合傳動方案，以利用直齒圓柱齒輪傳動能夠加減速等特點 ，以及利用錐齒圓柱齒輪能夠傳遞軸相交的機構，以及傳動平穩，沖擊和噪聲較小的特點找到兩者的最佳組合方式。
一、 實驗的目的：
1、認識熟知該傳動系統的基本組成元件；
2、熟悉該傳動系統的結構類型特點；
3、領會該傳動系統在工程機械中的應用場合；
4、掌握各個元件的相關幾何參數的定義及其意義；
5、通過實驗實踐，加強動手能力和實驗分析能力；
二、實驗內容：
1、通過安裝，理解安裝過程如何保證精度滿足設計要求。
2、分析、觀察、測量系統的運轉情況，并給出初步的結論。
3、錐齒輪傳動的優點是能夠傳遞兩相交軸之間的運動和動力。本實驗是在直齒輪運轉實驗的基礎上一個提高實驗，也是實驗研究內容多樣性的一個體現。
4、要求學生靈活運用機構組合，創造性地設計，拼接機構。
三、實驗器材：
電機、齒輪一對、錐齒輪一對、長短軸承支撐架、軸承、T型螺釘、安裝
工具和測量工具等。
四、傳動系統的安裝步驟：
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、安裝傳動系統。
1、選折合適的位置安裝電動機，并把主動齒輪安裝在電機軸上。（安裝過程見直齒圓柱齒輪傳動實驗）；
2、選折合適的位置搭建從動齒輪傳動系統。（安裝過程見直齒圓柱齒輪傳動實驗）；
3、在直齒圓柱齒輪傳動的輸出軸上安裝錐齒圓柱齒輪傳動的主動齒輪。（安裝過程見錐齒圓柱齒輪傳動實驗）；
4、選折合適的位置搭建從動錐齒圓柱齒輪傳動系統（安裝過程見錐齒圓柱齒輪傳動實驗）；
5、手動運行系統，觀察傳動系統，保證系統能平穩、安全的運行；（如圖12-2）
6、開啟電源開關，低速運行一段時間，緩慢提速。
7、在運行過程中觀察傳動中各軸轉速的變化和力矩的變化情況。
8、如出現異常，關掉電機電源，檢查是否搭建中出現問題，及時改正。
9、實驗完成后降低電機轉速到最小并關閉電源。
10、斷開安全開關
11、拆卸安裝并將各部件放回原處
注意：在電機轉動過程中切勿用手及其其他物品觸碰！

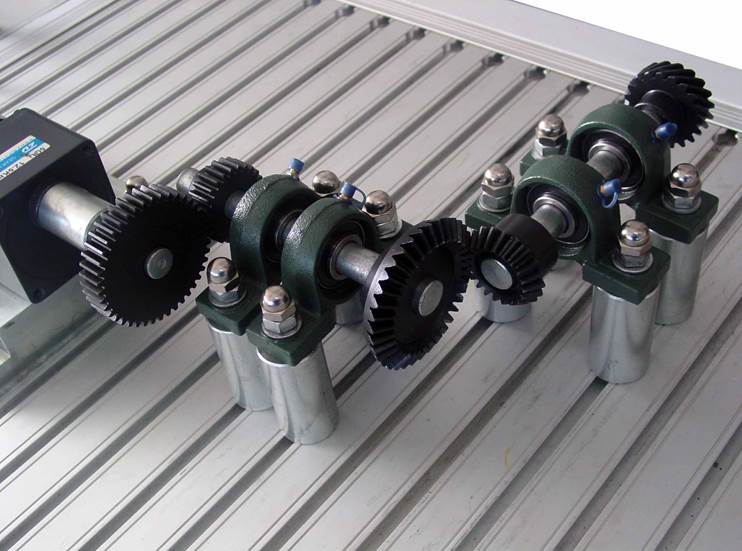

實驗搭接實物圖12-2
