一、概述：
  建筑水暖工安裝技能實訓裝置，水暖工實訓裝置適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、
學生可在實訓安裝平臺網孔模擬墻上安裝管路
設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

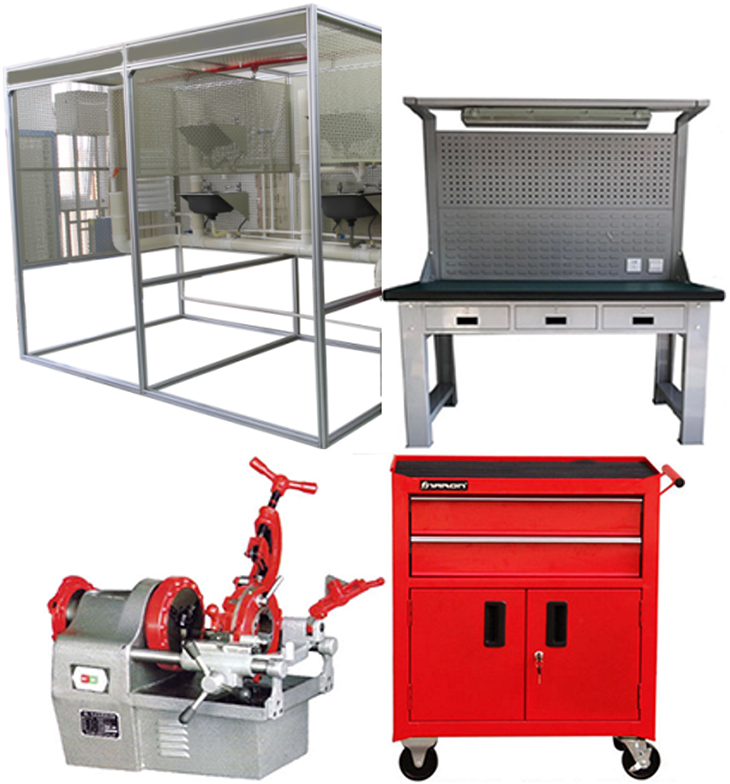

參考圖片
二、系統構成
1、整體鋼結構鉗工臺和網孔板；
2、臺虎鉗；
3、電動切管套絲機；
4、三角架龍門鉗。
5、管鉗管件
6、操作鉗工平臺
7、實訓安模擬間平臺
8、板式散熱器1臺
9、小背簍衛生間散熱器1臺
10、洗漱盆1臺
11、掛墻式小便器1個
12、蹲便器1個
13、熱水器1個
三、水暖工實訓裝置設備各技術參數
²鉗工臺外形尺寸：1200X750X1500mm;
²網孔板尺寸：3400X800X2000mm；
²鉗工臺材料：噴朔鋼。
²電動切管套絲機功率：750W；
²電壓：220V；
²主軸額定轉速：26-28（r/min）；
²套制螺紋范圍：1/2-4；
²加工最大管徑：直徑50mm；
²適用范圍：消防給排水管道；
²安全保護：接地保護。
²移動專用工具箱
²規格840*360*820MM
²型號: 二層
²貨號: 輕型移動工具箱
²附加功能: 具有拆裝，抽屜柜門
²包裝重量: 一套自重在22公斤以上
²材質: 金屬
²金屬材質: 其它
²實訓安裝臺架
²模擬墻外架采用工業鋁型材制作，墻面采用噴塑鋼網孔模擬墻、配合建筑給排水設備電機水泵站安裝底連接、
²管道安裝網孔墻
²給排水管道實訓：
²給水管道采用PPR管切割安裝，排水管道采用PVC道安裝連接，配接各種彎頭，接頭，閥門，等實訓耗材。
