智能高速五軸五聯動數控加工中心，五軸加工中心
2025-06-23 08:16

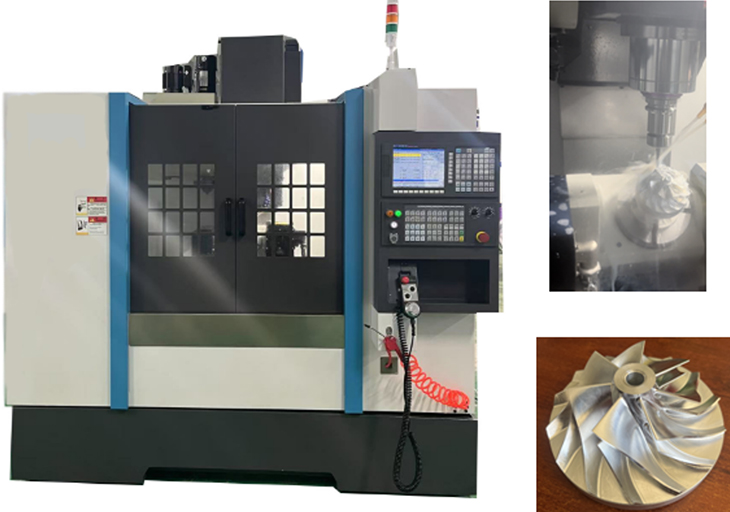

智能高速五軸五聯動數控加工中心
一、主要結構及特點
五軸加工中心、智能高速五軸五聯動數控加工中心、機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；
立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；
1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；配以導油結構，實現了油水分離；并對吊裝鏟運進行了合理安排。
2、立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。
3、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
4、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。
5、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
6、三軸進給系統均采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；
7、三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。
11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚�，整體新穎美觀、可靠實用。
12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。
13、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。
二、設備用途及適應性
五軸加工中心是現代化數控加工機床，采用廣州數控GSK數控系統，配機械手式圓盤刀庫可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。
機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。機床X、Y向?qū)к墳橹本�導軌（即線軌），確保機床移動輕松、平穩。Z向為貼塑-淬硬導軌組合，確保垂直方向的穩定性。
主軸傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以聯軸器直聯，效率高，背隙小。
| 主要技術名稱 | 主要技術參數 |
| 工作臺尺寸 | 850×400mm |
| 左右行程（X軸） | 660mm |
| 前后行程（Y軸） | 400mm |
| 上下行程（Z軸） | 480mm |
| X、Y、Z軸快移速度 | 15/15/12m/min |
| 主軸最高轉速 | 8000r/min |
| 刀柄形式 | BT40 |
| 最大切削進給速度 | 10000mm/min |
| T形槽數×槽寬 | 3×14mm |
| T形槽間距 | 110mm |
| 主軸端部到轉盤臺面距離 | 100-580mm |
| 主軸中心至立柱距離 | 448mm |
| 最小設定單位 | 0.001mm |
| 重復定位精度 | ≤±0.0075mm |
| 定位精度 | ≤±0.01mm |
| 主軸電機 | (3.7/5.5kw/30min) |
| 4/5軸轉盤最大承重 | （水平）40kg、（垂直）30kg |
| 最大工件直徑 | 190mm |
| 工作盤直徑 | 170mm |
| 盤面高 | 215mm |
| 基準孔 | D50H7 |
| 盤面十字T型槽寬度 | 12mm |
| 重復精度 | ±7sec |
| 回轉軸角度 | 360° |
| 傾斜角度 | +120°～-30° |
| 回轉軸最高轉速 | 30rpm |
| 傾斜軸最高轉速 | 20rpm |
| 傳動方式 | 滾子凸輪 |
| 轉臺整體重量 | 150kg |
| 轉臺鎖緊方式 | 氣壓 |
| 氣源壓力 | 6-8kgf/cm2 |
| 刀庫形式/數量 | 圓盤機械手式/16把 |
| 機床外形尺寸 | 2190×1970×2500mm |
| 重量 | 2600kg |
| 數控系統 |
GSK25iM（總線控制） 五軸五聯動/RTCP刀尖跟隨功能 |
· 主軸單元：臺灣健椿
· 主軸同步帶輪：美國蓋茨
· 絲杠軸承：日本NACHI（型號：25TAC62B）
· 滾珠絲杠：臺灣銀泰PMI或臺灣上銀
· 直線導軌：臺灣銀泰PMI或臺灣上銀
· 刀庫形式：臺灣方冠或臺灣岡田或臺灣首輪
· 五軸伺服電機：隨系統原裝
· 滾珠絲杠專用精密螺母：SWT
· 氣動元件： 臺灣亞德客
· 聯軸節：臺灣宏旺
· 潤滑系統：大麥田
· 氣動元件及壓力檢測開關：臺灣亞德客
· 主要電氣元器件： 法國施耐德
· 鈑金：三維軟件設計精密鈑金（外表靜電噴塑處理）
五、機床精度標準
GB/T 39953-2021 《加工中心 檢驗條件》
六、主軸傳動系統
·主軸電機為伺服電機，功率強勁。
·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。
·主傳統為伺服電機通過同步內齒帶和同步帶輪傳動到主軸上。
七、進給系統
·三軸為交流伺服電機。
·三軸能實行平穩的快速移動速度。
·數控系統最小設定與移動單位：0.001mm。
八、刀庫
·刀庫形式：圓盤機械手式
·刀庫容量：16把
·刀具型式：BT40
九、機床結構
·主軸具有高剛性結構。
·立柱"人"型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。
·機床X、Y向?qū)к墳橹本�導軌（即線軌），確保機床移動輕松、平穩。
·機床Z向為貼塑-淬硬導軌組合，確保垂直方向的穩定性。
·三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。
·自動換刀結構，動作平穩。
·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。
十、機床防護
·機床外圍采用了全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。
·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。
·機床噪聲：符合國家標準〈75db。
·電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。
十一、潤滑系統
·采用自動集中潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，最終流入冷卻箱參與工件的冷卻。
·注油時間間隔和注油量可調。
·油位過低（缺油）時機床顯示報警。
十二、冷卻系統
·機床配大流量冷卻系統。
十三、氣動系統
·氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀。
·配置外接氣槍，可對工作區域進行清掃。
十四、三色警示燈
紅燈：顯示報警； 黃燈：顯示程序結束；綠燈：顯示程序正在執行中；
十五、隨機附件
| 序號 | 名 稱 | 規格及標記 | 數量 | 備注 |
| 1 | 銑夾頭刀柄 | BT40-ER32 | 2把 | 隨機 |
| 2 | 卡簧 | 6.8.10.12mm | 各1 | 隨機 |
| 3 | 立銑刀 | 6.8.10.12mm | 各1 | 隨機 |
| 4 | 主軸單元 | BT40 | 1套 | 裝在機床上 |
| 5 | 增壓打刀缸 | 1套 | 裝在機床上 | |
| 6 | 冷卻泵 | 1套 | 裝在機床上 | |
| 7 | 潤滑系統 | 1套 | 裝在機床上 | |
| 8 | 氣動系統 | 1套 | 裝在機床上 | |
| 9 | 機床配套墊鐵 | 1套 | 隨機 | |
| 10 | 數控銑刀換刀座及換刀扳手 | 1套 | 隨機 | |
| 11 | 工具箱內含維護扳手、螺絲刀等 | 1只 | 隨機 | |
| 12 | 機床檢測說明書及合格證 | 1本 | 隨機 | |
| 13 | 數控系統用戶說明書 | GSK-25i | 1套 | 隨機 |
