電氣控制技術技能鑒定實訓設備，電氣綜合實訓平臺
2025-05-26 06:56電氣控制技術技能鑒定實訓設備
一、概述
電氣控制技術技能鑒定實訓設備、電氣綜合控制技能鑒定平臺、學業水平測試平臺包含電氣實訓和電子實訓兩大單元。電氣實訓包含電源控制功能、電氣考核功能、PLC程序考核功能、電氣實訓功能；電子實訓包含儀器儀表的使用操作，電子產品的設計和制作等功能，滿足機電、電子專業學習要求。平臺即可以幫助學生完成技能訓練，也可以滿足技能水平測試的需求。
二、主要技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m；
3.設備容量：＜1.0KVA；
4.重 量：＜110Kg；
5.外形尺寸：1600mm×750mm×1600mm；
6.安全保護：具有漏電壓、漏電流保護設備，安全符合國家標準。

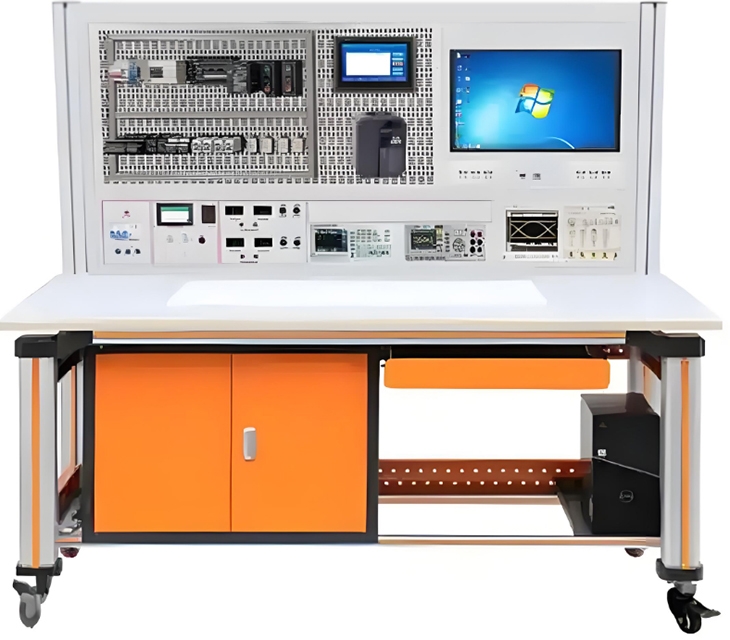

三、系統構成
平臺主要包括實訓桌和實訓屏兩大部分
1、實訓桌
實驗桌一桌兩座，實驗桌規格為1600（長）*750（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。底部右下角配有電腦主機放置支架，鋼制結構。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓設備整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
2、實訓屏
（1）主電源控制采用三相五線制輸入，經過漏電保護開關和熔斷器進入智慧電源管理系統，智慧電源管理系統控制整個實訓設備的用電。
（2）智慧電源管理系統：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
（3）交直流電源：一組三相五線電源輸出接口，采用安全型插座輸出。雙路直流穩壓電源一組，兩路DC0-30V/2A電源。DC±12V、DC±5V電源一組。AC0V-36V電源一組。六組單相電源插座輸出AC220V交流電源，用于電烙鐵等其他設備的用電。
（4）儀器儀表

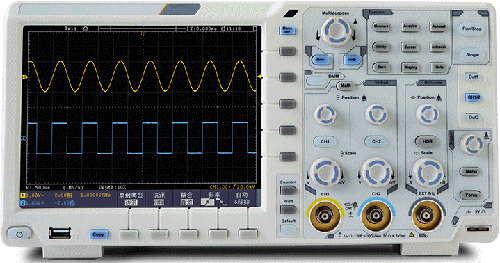

1）數字示波器
1.100M帶寬，1GSa/s 采樣率；
★2.體積不大于340mm*177mm*90mm，超薄設計，厚度應不大于90mm,節省更多的桌面空間，功率不高于18Ｗ，超安靜設計；
★3.8寸高清液晶屏，分辨率不小于800*600；
★4.存儲深度（每次采集波形的記錄長度）不低于40M點；
5.最大波形刷新率不低于75000次/秒
6.有USB Device & Host、LAN、Pass/Fail、Trig out等接口；
7.支持SCPI，LABVIEW協議，方便二次開發；
★8.時基精度不超過1ppm，可做6位1ppm精確度頻率計；
9.具備不少于邊沿、視頻、脈寬、斜率、欠幅、超幅、窗口、Timeout、第N邊沿、邏輯觸發、總線觸發（I2C、SPI、RS232）等觸發類型；
★10.支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.3mV；
★11.具有不低于128M的本機閃存，可存儲不低于100組波形，供學生老師存檔分析。

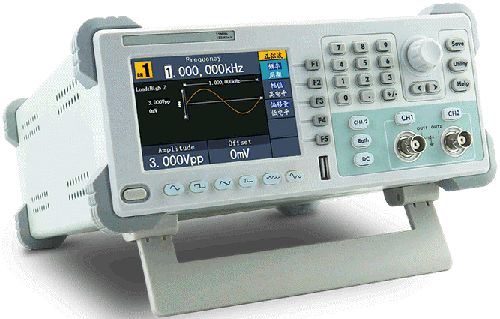

2）信號發生器
1.采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，10M最高頻率輸出，不低于125MS/s采樣率；
2.14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
★3.頻率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
4.豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
★5.非易失存儲空間不低于64M byte；
★6.內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
★7.矩形波抖動（RMS）不高于 1ns；
8.4英寸（480*320）高分辨率FTF液晶顯示；
9.支持與EDS系列示波器無縫互連；
10.配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
★11.豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
12.支持SCPI、Labview通信，；
★13.可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
★14.支持與示波器，電源，萬用表組建Xlab無線互聯網實驗室管理；
3）一個數字萬用表（VC890D）
（5）電氣控制部分
四、電氣元器件配置清單
（6）電腦：顯示器嵌入式設計，為方便實訓把電腦的USB和R232端口轉接到實訓面板上。
電腦配置：20吋一體機，處理器酷睿i5-3330S.內存硬盤8G+256.顯卡UHD610.1.8G
五、配套工具
包含十字一字螺絲刀、剝線鉗、尖嘴鉗、恒溫電烙鐵（含支架）每臺1套
六、實訓凳
每臺2張，鋼木結構方凳。
七、參考實訓項目
1、電氣實訓項目
1.1掌握電氣線路線圖的符號；
1.2掌握電氣線路圖的器件選擇；
1.3掌握用萬用檢測電氣元器件方法；
1.4掌握用萬用測量電壓、電阻、電流的方法；
1.5掌握三相異步電機的自鎖控制控制線路的接線；
1.6掌握三相異步電機的正反轉控制線路的接線；
1.7掌握三相異步電機的連續與點動混合控制線路的接線；
1.8掌握三相異步電機的順序控制線路的接線；
1.9掌握三相異步電機的多地控制線的接線；
1.10掌握三相異步電機的Y-△降壓啟動控制線路的接線；
2、PLC實訓項目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的聯機控制的操作；
2.3掌握PLC控制三相異步電機啟�？刂频慕泳�和程序；
2.4掌握PLC控制三相異步電機順序啟停控制的接線和程序；
2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；
2.7掌握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌握PLC控制三相異步電機的調試；
...........
一、概述
電氣控制技術技能鑒定實訓設備、電氣綜合控制技能鑒定平臺、學業水平測試平臺包含電氣實訓和電子實訓兩大單元。電氣實訓包含電源控制功能、電氣考核功能、PLC程序考核功能、電氣實訓功能；電子實訓包含儀器儀表的使用操作，電子產品的設計和制作等功能，滿足機電、電子專業學習要求。平臺即可以幫助學生完成技能訓練，也可以滿足技能水平測試的需求。
二、主要技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m；
3.設備容量：＜1.0KVA；
4.重 量：＜110Kg；
5.外形尺寸：1600mm×750mm×1600mm；
6.安全保護：具有漏電壓、漏電流保護設備，安全符合國家標準。
三、系統構成
平臺主要包括實訓桌和實訓屏兩大部分
1、實訓桌
實驗桌一桌兩座，實驗桌規格為1600（長）*750（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。底部右下角配有電腦主機放置支架，鋼制結構。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓設備整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
2、實訓屏
（1）主電源控制采用三相五線制輸入，經過漏電保護開關和熔斷器進入智慧電源管理系統，智慧電源管理系統控制整個實訓設備的用電。
（2）智慧電源管理系統：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
（3）交直流電源：一組三相五線電源輸出接口，采用安全型插座輸出。雙路直流穩壓電源一組，兩路DC0-30V/2A電源。DC±12V、DC±5V電源一組。AC0V-36V電源一組。六組單相電源插座輸出AC220V交流電源，用于電烙鐵等其他設備的用電。
（4）儀器儀表
1）數字示波器
1.100M帶寬，1GSa/s 采樣率；
★2.體積不大于340mm*177mm*90mm，超薄設計，厚度應不大于90mm,節省更多的桌面空間，功率不高于18Ｗ，超安靜設計；
★3.8寸高清液晶屏，分辨率不小于800*600；
★4.存儲深度（每次采集波形的記錄長度）不低于40M點；
5.最大波形刷新率不低于75000次/秒
6.有USB Device & Host、LAN、Pass/Fail、Trig out等接口；
7.支持SCPI，LABVIEW協議，方便二次開發；
★8.時基精度不超過1ppm，可做6位1ppm精確度頻率計；
9.具備不少于邊沿、視頻、脈寬、斜率、欠幅、超幅、窗口、Timeout、第N邊沿、邏輯觸發、總線觸發（I2C、SPI、RS232）等觸發類型；
★10.支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.3mV；
★11.具有不低于128M的本機閃存，可存儲不低于100組波形，供學生老師存檔分析。
2）信號發生器
1.采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，10M最高頻率輸出，不低于125MS/s采樣率；
2.14 bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；
★3.頻率特性：正弦波1uHz ~10MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,典型值）；任意波1uHz ~ 10MHz；
4.豐富的波形輸出：5種基本波形，內置不少于45種任意波形；
★5.非易失存儲空間不低于64M byte；
★6.內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz ~ 200MHz，頻率精度不低于1ppm；
★7.矩形波抖動（RMS）不高于 1ns；
8.4英寸（480*320）高分辨率FTF液晶顯示；
9.支持與EDS系列示波器無縫互連；
10.配置ultrawave 任意波形的編輯軟件，支持遠程命令控制；
★11.豐富的接口設計：USB Host & USB device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；
12.支持SCPI、Labview通信，；
★13.可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；
★14.支持與示波器，電源，萬用表組建Xlab無線互聯網實驗室管理；
3）一個數字萬用表（VC890D）
（5）電氣控制部分
四、電氣元器件配置清單
| 序號 | 名稱 | 技術參數 | 單位 | 數量 | 備注 |
| 1 | 空氣斷路器 | 型號：DZ47s-60 極數：3P 分段能力10A | 只 | 1 | 德力西 |
| 2 | 保險 |
型號：RT18-32x 3P 導軌式安裝 含3A保險 |
只 | 1 | 德力西 |
| 3 | 保險 |
型號：RT18-32x 2P 導軌式安裝 含2A保險 |
只 | 1 | 德力西 |
| 4 | 開關電源 | AC220V輸入，輸出DC24/5A | 只 | 1 | 明緯 |
| 5 | PLC主機 | 型號：FX3U-32MR 數字量輸入16，數字量輸出16。 | 臺 | 1 | 三菱 |
| 6 | 變頻器 | 型號：FR-E840 0.4KW | 臺 | 1 | 三菱 |
| 7 | 觸摸屏 | 型號：TPC7062Ti 7吋 | 臺 | 1 | 昆侖通態 |
| 8 |
工業自動化數字孿生仿真軟件 |
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目： 1）三層電梯控制 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙面銑床 19）電鍍槽 20）交流電機正反轉控制 21）小車運動 22）攪拌站 23）汽車燈光控制 24）汽車火花塞點火控制 25）加工中心控制 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控制 29）X62W萬能銑床PLC改造控制 30）T68臥式鏜床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050搖臂鉆床PLC改造控制 33）電動葫蘆PLC改造控制 34）Z35搖臂鉆床PLC改造控制 35）M1432A萬能外圓磨床PLC改造控制 36）PLC基礎電路實訓。 |
套 | 1 | |
| 9 | 交流接觸器 | 型號：CJX2s-0910 線圈電壓：AC36V | 只 | 5 | 德力西 |
| 10 | 輔助觸頭 | 型號：F4-22 2NC+2NO | 只 | 3 | 德力西 |
| 11 | 熱過載繼電器 |
型號：JRS1Dsp-25 1.0-1.6A 1NC+1NO |
只 | 2 | 德力西 |
| 12 | 時間繼電器 | 型號：JSZ3A-B AC36V 通電延時 帶底座 | 套 | 3 | 德力西 |
| 13 | 時間繼電器 | 型號：JSZ3F-B AC36V 斷電延時 帶底座 | 套 | 1 | 德力西 |
| 14 | 行程開關 | 型號：LX19-001 直動式 自復位1NC+1NO | 只 | 4 | 德力西 |
| 15 | 開關按鈕盒 | 型號：LA4-3H 含三色按鈕各1只 | 個 | 2 | 德力西 |
| 16 | 編程電纜 | 條 | 1 | 三菱 | |
| 17 | 觸摸屏下載線 | 條 | 1 | ||
| 18 | 通信電纜 | PLC-人機界面 | 條 | 1 | |
| 19 | 線槽 | 30×30mm | 米 | 4 | |
| 20 | 導軌 | 通用導軌 C45 | 條 | 2 | |
| 21 | 三相異步電機 | AC380V/Y/△ 180W | 臺 | 2 | |
| 22 | 三相異步電機 | AC380V/Y/△ 180W帶離心開關 | 臺 | 1 | |
| 23 | 雙速電機 | AC380V△/YY | 臺 | 1 |
電腦配置：20吋一體機，處理器酷睿i5-3330S.內存硬盤8G+256.顯卡UHD610.1.8G
五、配套工具
包含十字一字螺絲刀、剝線鉗、尖嘴鉗、恒溫電烙鐵（含支架）每臺1套
六、實訓凳
每臺2張，鋼木結構方凳。
七、參考實訓項目
1、電氣實訓項目
1.1掌握電氣線路線圖的符號；
1.2掌握電氣線路圖的器件選擇；
1.3掌握用萬用檢測電氣元器件方法；
1.4掌握用萬用測量電壓、電阻、電流的方法；
1.5掌握三相異步電機的自鎖控制控制線路的接線；
1.6掌握三相異步電機的正反轉控制線路的接線；
1.7掌握三相異步電機的連續與點動混合控制線路的接線；
1.8掌握三相異步電機的順序控制線路的接線；
1.9掌握三相異步電機的多地控制線的接線；
1.10掌握三相異步電機的Y-△降壓啟動控制線路的接線；
2、PLC實訓項目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的聯機控制的操作；
2.3掌握PLC控制三相異步電機啟�？刂频慕泳�和程序；
2.4掌握PLC控制三相異步電機順序啟停控制的接線和程序；
2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
2.6掌握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；
2.7掌握PLC控制三相異步電機多地控制的接線和程序；
2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；
2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；
2.10掌握PLC控制三相異步電機的調試；
...........
