焓差法空調實驗臺，空調性能試驗裝置
2025-01-13 09:15焓差法空調實驗臺

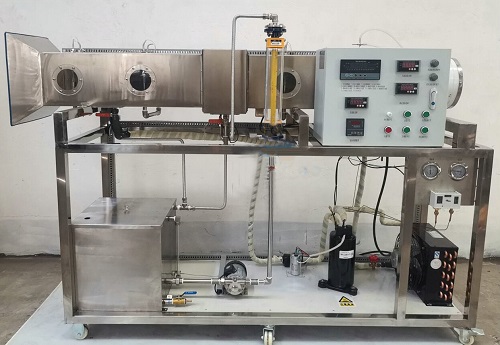

焓差法空調實驗臺是柜式空調機組和熱泵式房間空調器性能測試中最常用的空調性能試驗裝置。也是暖通空調設備（如風機盤管空調器、空氣加熱器、表面式冷卻器）性能測試中常用的試驗裝置。
二、主要配置：
1、小型空調機組；
2、調壓風機；
3、風機盤管；
4、畢托管；
5、傾斜管微壓計，
6、工況控制接受器，
7、控制、測試儀表等；
三、技術指標：
1、輸入電源：三相AC380V±10% 50Hz,功率5.0KW。
2、冷凝器，換熱面積3-0m2o翅片管式蒸發器為銅管串鋁片。
3、不銹鋼加熱水箱，容積60L,加熱功率4.0KWo
4、循環熱水泵參數：流量:20Lmin ,揚程：12m,功率：120W。流量計范圍40-400Lh。
5、離心風機參數:風量2000 m3/h,風壓1000 Pa,功率1.5KW。
6、畢托管流量計配斜管微壓計測流速：量程-10-700pa。
7、IP制冷壓縮機組，制冷工質采用R22。蒸發壓力表量程-0.l-2.5MPa和冷凝壓力表量程-0.l-l.6MPa。
8、實驗風道采用304不銹鋼材質，分為風口段，實驗段，測試段等，之間采用法蘭連接，方便拆卸。
9、溫度測量：測量系統配置智能溫度控制儀表（PID調節控溫，精度±0.2tJ）,高精度PID調壓模塊電路。
10、s路萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、壓力、流量等實驗全部測量參數。
11、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防 弧、阻燃白熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
12、外形尺寸：2000X550X 1700mm,外形為不銹鋼可移動支架，帶雙剎車輪。
