智能供用電實訓室設備，智能供配電技術實訓平臺
2024-11-16 08:15智能低壓配電實訓系統
一、 概述：
智能低壓配電實訓系統、智能供配電實訓裝置、智能供用電實訓室設備、智能供配電技術實訓平臺、高壓配電裝置、低壓配電裝置、智能電力監控裝置、新型電力系統技術與應用平臺、風光互補發電及儲能控制系統、工業網絡智能控制與維護系統技術與應用平臺、承擔機電一體化技術、電氣自動化技術、城市軌道交通機電技術、鐵道供電技術、高速鐵路綜合維修技術等專業的實訓教學、科學研究、技術服務等任務。可完成《供配電技術》《城軌車站低壓配電與照明系統檢修》《電氣化鐵道供電系統》《電氣控制技術》《機電一體化技術》《PLC綜合項目》《變頻器控制技術》等多門課程的項目教學任務。
1、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統的智能配電設備，并與計算機監控系統構成供配電智能監控系統。
2、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
3、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
4、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

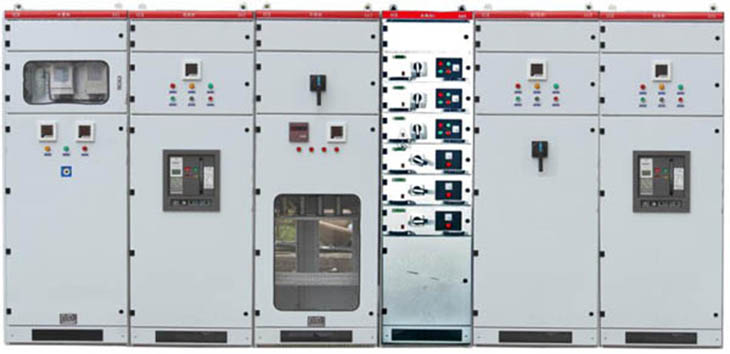

智能低壓配電實訓系統
二、智能低壓配電實訓設備的功能和實訓項目
智能低壓配電實訓設備、智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
三、部分實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 雙回路供電及聯絡柜操作實訓
4、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
5、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
三、技術參數
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在追高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①額定絕緣電壓：直流660V
②額定工作電壓：交流380V
③輔助電路額定工作電壓：交流380V、220V
④母線額定電流：100A
⑤分支母線額定電流：10~16A；
⑥柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全。
⑤受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
四、主要配置、功能及主要性能、技術指標
一、 概述：
智能低壓配電實訓系統、智能供配電實訓裝置、智能供用電實訓室設備、智能供配電技術實訓平臺、高壓配電裝置、低壓配電裝置、智能電力監控裝置、新型電力系統技術與應用平臺、風光互補發電及儲能控制系統、工業網絡智能控制與維護系統技術與應用平臺、承擔機電一體化技術、電氣自動化技術、城市軌道交通機電技術、鐵道供電技術、高速鐵路綜合維修技術等專業的實訓教學、科學研究、技術服務等任務。可完成《供配電技術》《城軌車站低壓配電與照明系統檢修》《電氣化鐵道供電系統》《電氣控制技術》《機電一體化技術》《PLC綜合項目》《變頻器控制技術》等多門課程的項目教學任務。
1、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統的智能配電設備，并與計算機監控系統構成供配電智能監控系統。
2、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
3、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
4、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。
智能低壓配電實訓系統
二、智能低壓配電實訓設備的功能和實訓項目
智能低壓配電實訓設備、智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
三、部分實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 雙回路供電及聯絡柜操作實訓
4、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
5、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
三、技術參數
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在追高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①額定絕緣電壓：直流660V
②額定工作電壓：交流380V
③輔助電路額定工作電壓：交流380V、220V
④母線額定電流：100A
⑤分支母線額定電流：10~16A；
⑥柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全。
⑤受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
四、主要配置、功能及主要性能、技術指標
| 序號 | 設備名稱 | 規格 / 型號 | 數量 | 用途 | 功能要求 | 主要性能及技術指標 |
| 1 | 進線柜 | GCK | 2 | 總電源控制 |
1 、附進線帶漏電空氣開關（板后操作） 2 、主斷路器可以手動操作也可以電動操作 3 、帶有進線電壓指示儀表 4 、可以進行各相電壓轉換操作 5 、有三相電流指示儀表 6 、斷路器板前操作 7 、設備帶有前后有隔離保護鋼板 8 、前后開有觀察窗 9 、進線方式：上下均可進出線 |
1 、斷路器： NA1-1000/3P/630A （正泰） 2 、綜合顯示儀表（數顯式）： PY194E-2S4 帶通訊接口 3 、空氣開關（帶漏電保護）： DZ20LE 4 、互感器： BH-0.66 |
| 2 | 計量柜 | GCK | 1 | 電能計量 |
有功功率顯示 無功功率顯示 有功電能計量 無功電能計量 綜合顯示儀表 電壓顯示 電流顯示 前后開有必要的觀察窗 |
電流互感器： BH-0.66 三相四線有功電度表： DTS196 三相四線無功電度表： DXS196 有功功率顯示： 6L2-KW 無功功率顯示： 6L2-VAR 綜合顯示儀表（數顯式）： PY194E-2S4 |
| 3 | 補償柜 | GCK | 1 | 功率因數補償 |
手動控制功能 自動控制功能 補償電容自動放電功能 補償電容自恢復功能 前后帶有觀察窗 電容保護采用斷路器保護 功率因數顯示 前后開有觀察窗 |
補償電容器： BSMJ0.4 接觸器： CJ19 小型斷路器： DZ47 自動補償控制器： JKL5CF |
| 4 |
出線柜 （動力及照明柜 ） |
GCK | 1 | 動力及照明控制 |
抽屜式，帶有機械連鎖機構， 帶有隔室 每個控制單元帶有斷電保護和電壓指示 每個柜體 6 支路（動力 3 個支路，照明三個支路），每支路控制電流 20A |
塑殼開關： AAM1 接觸器： CJX4 電流表：數顯電流表 |
| 5 | 聯絡柜 | GCK | 1 | 聯絡 | 連通或者切斷兩個主柜之間電源 | 正泰雙電源自動轉換開關 NZ7-225H/4P/ 200A |
| 6 | 負載柜 | 小車式 | 1 | 動力、照明負荷 |
半開放式結構 負載小車帶單元控制 可移動，車輪帶自鎖裝置 |
（ 1 ） 1.5KW 三相異步電動機 2 臺 （ 2 ） 3kW 可調有功負載 （ 3 ） 4kVar 容性無功負荷 （ 4 ）負載各類型功率必須與必須匹配完成電容無功補償實驗 |
| 7 | 工廠供配電自動化控制系統 | 1 | 監控軟件功能：供配電系統“四遙”功能 | 計算機：研華工控機 IPC-610L ： CPUE5300 雙核 /2G 內存 /500G 硬盤 /DVD 光驅 /ATX250W 電源 /2 個千兆網口 /8 個 USB2.0/6 個 COM 口 /4 個 PCI 插槽。計算機監控系統要能夠?qū)崿F(xiàn)監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。聯想專業液晶 T2254A | ||
| 8 | 工廠供電創新物聯網應用云平臺模塊 | 1 |
本平臺將物聯網技術運用于工廠供電信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。 1 ）數據云系統上傳 2 ）手機 app 數據查詢 3 ）歷史數據查詢 4 ）數據分析統計 5 ）短信報警 6 ）微信報警 7 ）微信反向控制 8 ）二次開發 |
|||
| 9 | 電氣控制仿真軟件 | 1 | 1 套 以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測 | |||
| 10 | 實訓故障 PLC 后臺自主設定系統 | 1 | 通過 PLC 主機設置故障點是設備產生相應的故障現象，供學員進行排故訓練 | 故障點不少于 24 個 |
