PLC電氣控制應用平臺，PLC技術智能控制應用平臺
2024-10-17 06:56一、產品概述：
PLC電氣控制應用平臺，PLC技術智能控制應用平臺、主要實訓課程：電氣控制技術、PLC基礎與應用、變頻技術、觸摸屏技術等課程的正常教學、實訓、考核�？删幊踢壿嬁刂破鳎ㄓ址QPLC），是基于計算機技術的通用工業控制設備。PLC集三電為一體，性價比高、可靠性高，已成為自動化工程的核心設備，目前已被廣泛應用到機械制造、冶金、電子、化工、交通、紡織、印刷、食品、建筑等諸多領域。目前市場上應用的可編程控制器有三菱、西門子、歐姆龍、松下等幾大品牌，其中西門子系列PLC的功能齊全、運行可靠，在自動控制領域內使用較多。
PLC電氣控制應用平臺，PLC技術智能控制應用平臺是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

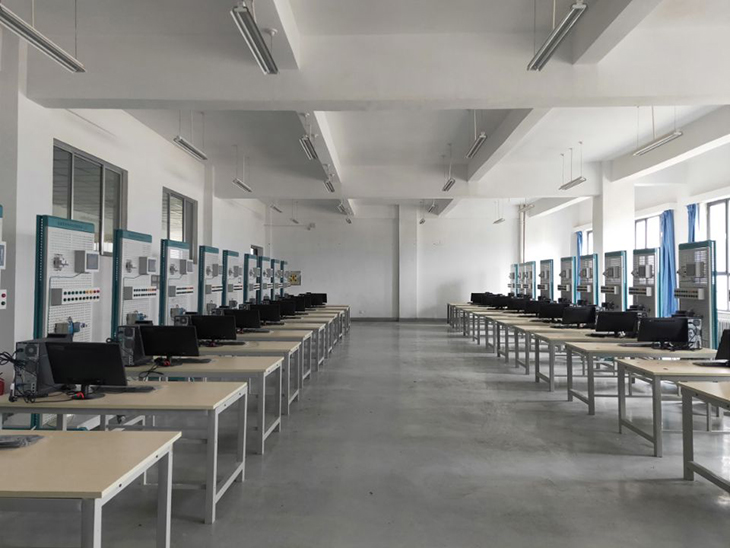

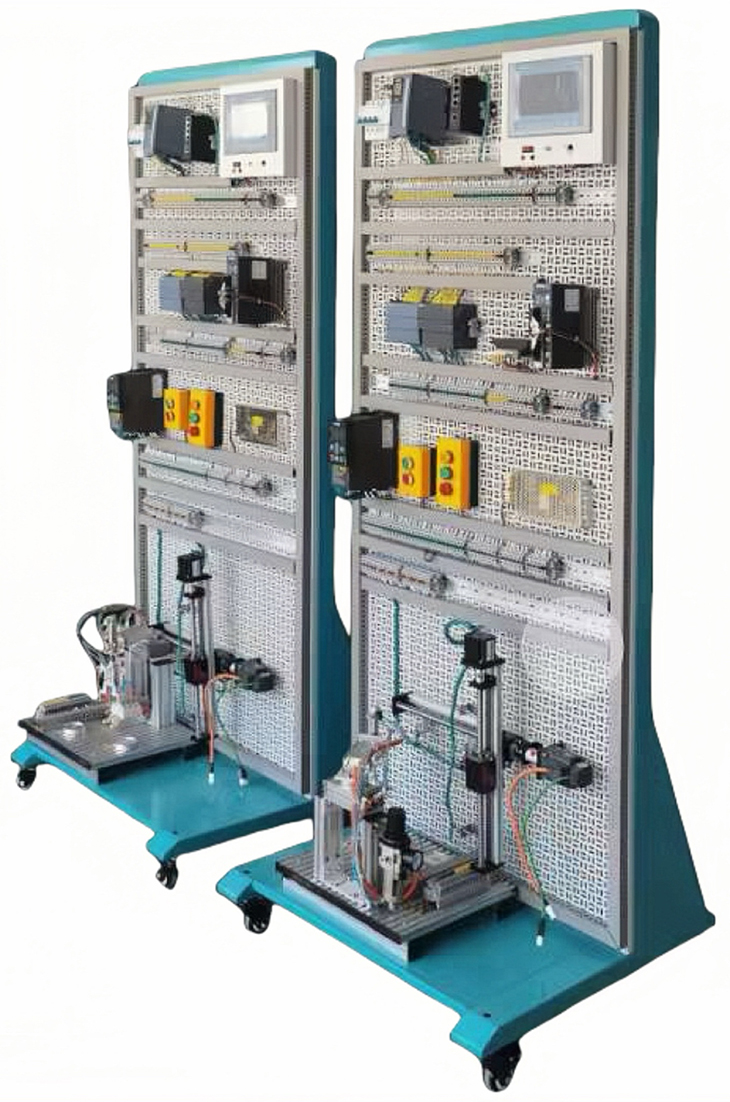

參考圖
二、技術性能：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1.0kVA
重 量：100kg
外形尺寸：H1800*W800*D800
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、主要配置：
1.PLC系統：
PLC主機：（1）工作存儲器125 KB；工作電源24VDC，自帶DI14/DQ10，AI2/AQ2板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；支持3 個用于串行通信的通信模塊，8 個用于 I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有2 個 PROFINET 端口，用于編程、HMI和 PLC 間數據通信。配套PLC編程線纜、編程軟件。
2、變頻器模塊：
（1）與PLC主機同一品牌，輸入電壓AC220V 0.37KW工業變頻器，集成4路數字量輸入，2路模擬量輸入,支持RS485通訊，集成操作面板。
（2）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口，可使用壓線端子接口。
3、工業觸摸屏：
采用7寸TFT真彩液晶顯示屏，分辨率800×480，存儲2GB Flash + 512M DDR3，配置LAN接口，2個串口（232/485），2個USB 接口，支持U盤/以太網等程序下載。內嵌無線通訊模組，支持WIFI通信；安卓操作系統，支持MQTT協議。配有安裝支架。
4、伺服系統運動控制模塊：
（1）與PLC主機同一品牌，配有驅動器器、電機、電纜線，額定功率0.2kW，集成 Profinet接口。3米動力電纜含接頭；3米編碼器電纜含接頭；控制信號接頭及電纜，AC220V供電；
（2）運動控制機構：包含滾珠絲桿（有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm）、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、控制接口等�？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制等；
（3）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口、可使用壓線端子接口。
5.步進系統運動控制模塊：
（1）采用雷賽3DM580S進驅動器及步進電機；
（2）運動控制機構：包含滾珠絲桿（有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm）、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、控制接口等�？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制等；
（3）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口，可使用壓線端子接口。
6、實訓電機：AC380V,60W,轉速1400r/min。
7、工具箱：包含數字萬用表、電烙鐵、小十字螺絲刀、小一字螺絲刀、中十字螺絲刀、中一字螺絲刀、剝線鉗、斜口鉗、工具箱等常用工具。
四、實訓平臺：整體結構由型材組建而成，安裝有加強支桿。平臺尺寸≥H1800*W800*D800（高×寬×深）；網孔板采用鋼制材料，固定式結構，底部安裝四個萬向輪，可靈活移動位置
五、電腦桌：
電腦推車框架采用標準40*40+40*40全陽極氧化工業鋁型材組合而成，安裝孔位裝有鋁合金專用塑料保護蓋，美觀大方，防止人體撞傷。桌面采用表面平整、有較高抗彎強度和沖擊強度的高密度板制作而成，桌面下方裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊，不用時鍵盤托板可以折疊收回，方便放置。配有主機電腦主機放置托架，方便電腦主機放置對電腦主機有效保護。電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有鏤空灰黑色鐵質擋板不會因為不小心造成顯示器摔落，可對顯示器有效保護。尺寸：580*450*960mm。
六、實驗案例
伺服、步進應用任務項目：
1、伺服電機定位控制
2、伺服電機的速度控制
3、伺服電機的正反轉控制
4、步進電機定位控制
5、步進電機的速度控制
6、步進電機的正反轉控制
PLC、變頻器、觸摸屏應用任務項目：
1、變頻器功能參數設置與操作
2、外部端子點動控制
3、4-20ma模擬量控制變頻調速實訓
4、0-10V模擬量控制變頻調速實訓
5、變頻器控制電機正反轉
6、多段速度選擇變頻調速
7、基于PLC的變頻器外部端子的電機正反轉控制
8、基于PLC數字量方式多段速控制
9、基于觸摸屏控制方式的基本指令編程練習
10、PLC、觸摸屏及變頻器通信控制
PLC電氣控制應用平臺，PLC技術智能控制應用平臺、主要實訓課程：電氣控制技術、PLC基礎與應用、變頻技術、觸摸屏技術等課程的正常教學、實訓、考核�？删幊踢壿嬁刂破鳎ㄓ址QPLC），是基于計算機技術的通用工業控制設備。PLC集三電為一體，性價比高、可靠性高，已成為自動化工程的核心設備，目前已被廣泛應用到機械制造、冶金、電子、化工、交通、紡織、印刷、食品、建筑等諸多領域。目前市場上應用的可編程控制器有三菱、西門子、歐姆龍、松下等幾大品牌，其中西門子系列PLC的功能齊全、運行可靠，在自動控制領域內使用較多。
PLC電氣控制應用平臺，PLC技術智能控制應用平臺是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
參考圖
二、技術性能：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：＜1.0kVA
重 量：100kg
外形尺寸：H1800*W800*D800
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、主要配置：
1.PLC系統：
PLC主機：（1）工作存儲器125 KB；工作電源24VDC，自帶DI14/DQ10，AI2/AQ2板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；支持3 個用于串行通信的通信模塊，8 個用于 I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有2 個 PROFINET 端口，用于編程、HMI和 PLC 間數據通信。配套PLC編程線纜、編程軟件。
2、變頻器模塊：
（1）與PLC主機同一品牌，輸入電壓AC220V 0.37KW工業變頻器，集成4路數字量輸入，2路模擬量輸入,支持RS485通訊，集成操作面板。
（2）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口，可使用壓線端子接口。
3、工業觸摸屏：
采用7寸TFT真彩液晶顯示屏，分辨率800×480，存儲2GB Flash + 512M DDR3，配置LAN接口，2個串口（232/485），2個USB 接口，支持U盤/以太網等程序下載。內嵌無線通訊模組，支持WIFI通信；安卓操作系統，支持MQTT協議。配有安裝支架。
4、伺服系統運動控制模塊：
（1）與PLC主機同一品牌，配有驅動器器、電機、電纜線，額定功率0.2kW，集成 Profinet接口。3米動力電纜含接頭；3米編碼器電纜含接頭；控制信號接頭及電纜，AC220V供電；
（2）運動控制機構：包含滾珠絲桿（有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm）、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、控制接口等�？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制等；
（3）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口、可使用壓線端子接口。
5.步進系統運動控制模塊：
（1）采用雷賽3DM580S進驅動器及步進電機；
（2）運動控制機構：包含滾珠絲桿（有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm）、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、控制接口等�？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制等；
（3）多功能端子排，將信號集成轉接至多功能端子排上，設有快速插接端口，可使用壓線端子接口。
6、實訓電機：AC380V,60W,轉速1400r/min。
7、工具箱：包含數字萬用表、電烙鐵、小十字螺絲刀、小一字螺絲刀、中十字螺絲刀、中一字螺絲刀、剝線鉗、斜口鉗、工具箱等常用工具。
四、實訓平臺：整體結構由型材組建而成，安裝有加強支桿。平臺尺寸≥H1800*W800*D800（高×寬×深）；網孔板采用鋼制材料，固定式結構，底部安裝四個萬向輪，可靈活移動位置
五、電腦桌：
電腦推車框架采用標準40*40+40*40全陽極氧化工業鋁型材組合而成，安裝孔位裝有鋁合金專用塑料保護蓋，美觀大方，防止人體撞傷。桌面采用表面平整、有較高抗彎強度和沖擊強度的高密度板制作而成，桌面下方裝有二節靜音滾珠鍵盤專用導軌的鍵盤托盤，鍵盤托板與人體坐在椅子上時彎曲的小臂高度一致，符合人體工程學，長久使用不宜疲憊，不用時鍵盤托板可以折疊收回，方便放置。配有主機電腦主機放置托架，方便電腦主機放置對電腦主機有效保護。電腦桌底部安裝四個定位輪，可靈活移動位置，桌面后面裝有鏤空灰黑色鐵質擋板不會因為不小心造成顯示器摔落，可對顯示器有效保護。尺寸：580*450*960mm。
六、實驗案例
伺服、步進應用任務項目：
1、伺服電機定位控制
2、伺服電機的速度控制
3、伺服電機的正反轉控制
4、步進電機定位控制
5、步進電機的速度控制
6、步進電機的正反轉控制
PLC、變頻器、觸摸屏應用任務項目：
1、變頻器功能參數設置與操作
2、外部端子點動控制
3、4-20ma模擬量控制變頻調速實訓
4、0-10V模擬量控制變頻調速實訓
5、變頻器控制電機正反轉
6、多段速度選擇變頻調速
7、基于PLC的變頻器外部端子的電機正反轉控制
8、基于PLC數字量方式多段速控制
9、基于觸摸屏控制方式的基本指令編程練習
10、PLC、觸摸屏及變頻器通信控制
