機械傳動創意組合性能測試臺：提升教學效果

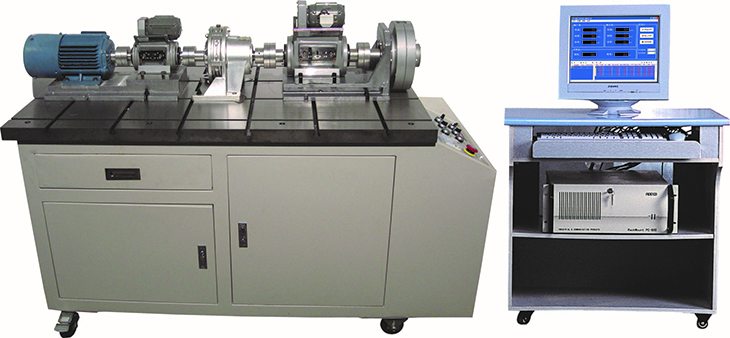

2024-08-03 07:24 機械傳動創意組合性能測試實驗臺根據國家機械類教學大綱的要求，可組合多種機械傳動實驗項目。實驗臺運用全新的創新設計理念，將原動機、傳動裝置、負載分成若干模塊，可根據課程要求，拼裝、傳動組合，自動進行數據采集、分析、處理，其工況控制與實驗結果由計算機直接輸出打印，真正達到人機一體的設計要求，是各大專院校的理想科研實驗設備。
一、實驗項目：
1、齒輪傳動測試
2、齒輪-鏈傳動測試
3、鏈-齒輪傳動測試
4、齒輪-皮帶傳動測試
5、鏈-帶傳動測試
6、鏈傳動測試
7、蝸輪蝸桿傳動測試等六十余種組合形式。
二、性能特點：
本公司生產的新型實驗臺與傳統產品相比，具有如下八大特點：
1.智能化設計
2.模塊化設計
3.高精度設計
4.人機工學設計
5.教育學設計
6.實驗臺采用工業用HT平臺，由變頻電機作為原動機，磁粉加載器為負載進行調控，其傳輸方式采用彈性聯軸器聯結，通過轉矩轉速傳感器、工控機、測控軟件，運用計算機的強大功能進行處理，真正做到同步采集，全程跟蹤，確保數據的正確、真實，并能適時繪制各項所需曲線，是當代機械類教學的必備實驗裝備。
7.采用變頻技術與全數字PID控制技術自動調速及對負載進行程控調節,實現恒定加載、恒轉速、恒轉矩控制，動態跟蹤轉速與轉矩的變化，確�？刂凭�0.2%。
8.實驗臺采用全工業設備工藝流程制作，其操作平臺通過失效處理，經刨、銑、磨、雕、刮制作而成，其制作精美，表面變形量小，是各實驗設備拼裝、搭接的可靠工作臺。
三、技術參數：
（1）動力部分：
變頻電機：（1臺）YVF2-801-4
功率：0.55KW 電壓：380V 電流：1.5A
額定轉矩：3.5N.M 變頻范圍：5-50-100HZ
變頻器：（1臺）VFD007M43B
（2）測試部分:
ZJ型轉矩轉速傳感器：（1臺）額定轉矩：10N.M，精度：0.2級，轉速范圍：0-6000r/min
ZJ型轉矩轉速傳感器：（1臺）額定轉矩：50N.M，精度：0.2級，轉速范圍：0-5000r/min
轉矩轉速測試卡：（2套）扭矩測試精度±0.2％FS 轉速測量精度±0.1％
（3）被測部分:
直齒圓柱齒輪減速器：減速比 1：5 齒數Z1=19Z2=95；
擺線針輪減速器：減速比1：9；
蝸輪減速器：減速比 1：10； 蝸桿頭數Z1=1；中心距a=50ｍｍ；
同步帶傳動：帶輪齒數Z1=18 Z2=25；節距LP=9.525； L型同步帶 3×16×80
（4）CZ50磁粉制動器：（1臺）額定轉矩：50N.M
（5）數據采集控制卡
（6）主要搭接件中心高及軸徑尺寸
變頻電機中心高：80mm 軸徑φ19
ZJ10型智能轉矩轉速傳感器中心高：60mm 軸徑φ12
ZJ50型智能轉矩轉速傳感器中心高：85mm 軸徑φ26
FCZ50法蘭式磁粉制動器：軸徑φ25
WPA-50(10:1)蝸輪蝸桿減速器：輸入軸中心高：50 軸徑φ12
輸出軸中心高：100 軸徑φ17
ZDY-80圓柱齒輪減速器中心高：100mm 主動軸φ28 被動軸φ32
中間支架中心高：120mm 軸徑φ24
（7）外形尺寸：1500×750×800mm
