直流調速技術實驗裝置，直流電機調速裝置
2024-07-25 07:03一、概 述
直流調速技術實驗設備直流調速技術實驗裝置,驅動技術實訓室設備,能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高校"電力電子技術"、"電力拖動自動控制系統"、"直流調速"等課程的實訓設備�？梢酝瓿蓭щ娏鹘刂关摲答佫D(zhuǎn)速單閉環、電流單閉環和電壓、電流雙閉環調速實訓，通過設置故障的方式，也可以完成自動化方面的實訓考核。

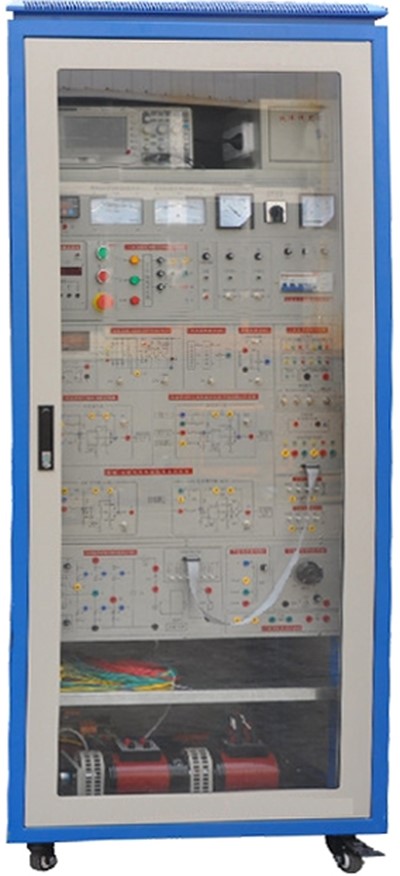

設備參考圖片，具體以實物配置為準。
二、適用范圍
直流調速技術實驗裝置涵蓋了各高等院校和高職高專等所開設的"直流調速"、"電機控制"及"電力拖動自動控制系統"等專業課程所要求的實訓項目。
三、技術性能
1.輸入電源: 三相四線(或三相五線)～380V±10% 50Hz
2.工作環境: 溫度-10℃～+40℃ 相對濕度＜85%（25℃）海撥＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：850cm×70cm×180cm
四、基本配置
1.工業控制柜（設有玻璃門、直觀清晰）
控制柜最上部為示波器放置區和設故箱，中間部分為電源控制部分，實訓接線區和相應的監控儀表，裝有±300V直流電壓表、±2.0A直流電流表和數字轉速表用于指示直流電機的運行狀態，控制柜內部裝有三相同步變壓器、三相電流互感器和功率晶閘管模塊等。
★實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
2.直流電機組
實訓控制柜配置直流電動機、發電機、 測速系統，具體參數如下：
①直流電動機（額定電壓：220V；額定功率：185W；額定電流：1.10A；額定轉速：1500r/min）
②發電機（額定電壓：220V；額定功率：240W ；額定電流：1.1A；額定轉速：1500r/min）
電動機轉軸還裝有測速反饋系統，給調速系統提供相應的轉速信號，帶有智能數字轉速表。
3.電阻負載
設備還配套一套功率可調電阻器，接直流發電機的電樞回路，調節負載電阻大小即改變了電動機的輸出轉矩。
五、實訓項目
1.開環系統參數調試
(1)同步信號觀測
(2)鋸齒波斜率整定
(3)初始角度整定
(4)最小整流角最小逆變角整定
(5)三相全控整流電路
2.閉環系統參數調試
(1)電壓反饋系數整定
(2)電流反饋系數整定
(3)轉速反饋系統整定
(4)電流截止負反饋整定
3.電流單閉環調速系統
4.轉速單閉環調速系統
5.帶電流截止負反饋轉速單閉環調速系統
6.轉速、電流雙閉環不可逆調速系統
7. 電壓，電流雙閉環不可逆調速系統
六、故障設置功能
1.模擬三相同步信號缺相
2.模擬晶閘管觸發電路故障
3.模擬晶閘管觸發電路無偏移電壓
4.模擬直流調速中電壓單閉環調速系統中調節器輸出斷路
5.模擬直流調速中轉速單閉環調速系統中調節器電流反饋輸入端斷路
6.模擬直流調速中轉速單閉環調速系統中調節器積分電容C短路
7.模擬直流調速中雙閉環調速系統中轉速調節器的轉速反饋輸入端斷路
8.模擬直流雙閉環調速系統中電流調節器的輸入端斷路等
整套設備可以設置獨立的8個故障點，通過多個故障點排列組合，可模擬更多的故障情況。
七、實驗室軟件資源包（整個實驗室配1套）
（1）電工作業培訓仿真教學軟件（包含用電安全與觸電急救）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。
（2）電機與變壓器仿真教學軟件
電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。
（3）電力拖動仿真教學軟件
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗目的、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
