DF-1204-8拖拉機國賽柴油機檢測與維修實訓臺
2024-07-17 09:47DF-1204-8拖拉機國賽柴油機檢測與維修實訓臺
一、產品簡介

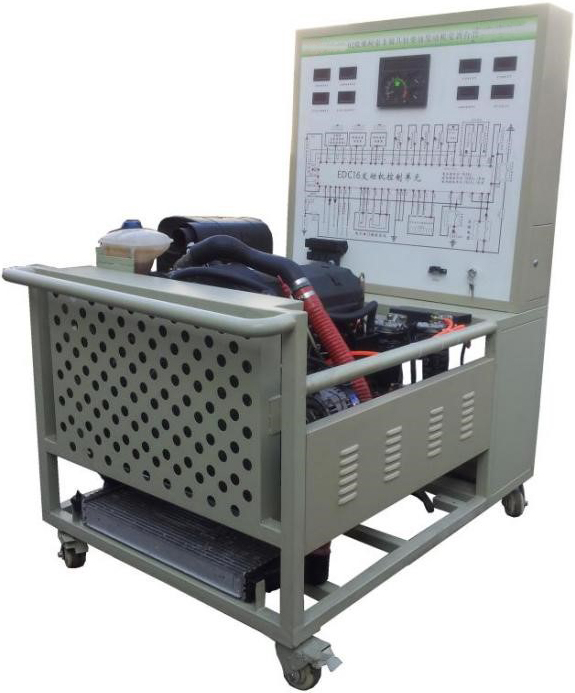

該設備采用全新國賽DF-1204-8拖拉機 （國4） 電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
濰柴WP4.1
發動機參數要求：
進氣形式：增壓中冷；
汽缸數：4；
燃料種類：柴油；
汽缸排列形式：直列；
排量：4.088L；
排放標準：國四；
最大輸出功率：115kW；
額定轉速：2600rpm；
最大馬力：160馬力；
最大扭矩：520N.m；
最大扭矩轉速：1400-1800rpm；
全負荷最低燃油耗率：197g/kW.h；
發動機形式：共軌；
壓縮比：17.5:1；
缸徑x行程：105X118mm；
每缸氣門數：4個；
二、功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
一、產品簡介
該設備采用全新國賽DF-1204-8拖拉機 （國4） 電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
濰柴WP4.1
發動機參數要求：
進氣形式：增壓中冷；
汽缸數：4；
燃料種類：柴油；
汽缸排列形式：直列；
排量：4.088L；
排放標準：國四；
最大輸出功率：115kW；
額定轉速：2600rpm；
最大馬力：160馬力；
最大扭矩：520N.m；
最大扭矩轉速：1400-1800rpm；
全負荷最低燃油耗率：197g/kW.h；
發動機形式：共軌；
壓縮比：17.5:1；
缸徑x行程：105X118mm；
每缸氣門數：4個；
二、功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路（950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控制電腦(ECU) | 臺 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 電控高壓共軌柴油發動機總成 | 套 | 1 | |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控制裝置 | 套 | 1 | |
| 9 | 進、排氣管 | 套 | 1 | |
| 10 | 水箱(含保護罩) | 套 | 1 | |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 臺 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 個 | 1 | |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 套 | 1 | |
| 19 | 設備教師手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 | 1 |
