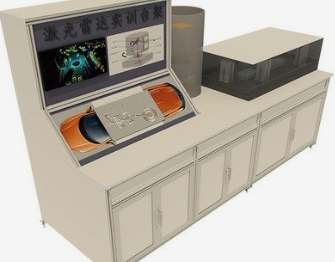

DB-ZHNY-03 激光雷達教學實訓臺
一、 技術說明
1、 激光雷達實訓臺由不低于 16 線的激光雷達、通訊線、 雷達支架、 工作站、 上位機軟件、 可移動臺架等組成。激光雷達可實時收發數據、 360 度全覆蓋、 3D 距離測量以及校準反射測量， 有效范圍≥70 米。 上位機數據分析軟件可顯示激光雷達原始數據，顯示點云數據， 可對激光雷達進行外參標定， 對點云進行濾波、 分割等處理。 通過該設備可培養學生對激光雷達認知， 熟悉點云數據的處理過程， 熟悉點云處理算法。
3、 可對激光雷達進行安裝與驅動安裝測試。
4、 可學習點云處理算法。
5、 可熟悉相關上位機軟件使用方法。
6、 激光雷達標定實訓可以通過設置激光雷達的外部參數 x， y， z 的值和俯仰角， 航向角， 翻滾角的值進行標定；激光雷達在自動駕駛中的濾波實訓可以通過輸入濾波閥值改變點云狀態，實現視場中點云集合的數量與現實中物體數量一致， 實現過濾； 激光雷達在自動駕駛中的分割實訓可以通過分割可以將障礙物標記出來， 能清晰的分辨出障礙物的位置； 激光雷達在自動駕駛中的測距實訓可以測出障礙物與試驗臺自身的真實距離；激光雷達在自動駕駛中的測速實訓可以測量物體的實時速度， 在實驗中根據對方的速度， 提前預測發生碰撞的可能性； 激光雷達在自動駕駛中的預測實訓可根據物體在激光雷達視場中的位置和移動方向移動速度，提前預測發生碰撞的可能性，并發出碰撞預警， 提高安全性； 激光雷達數據包錄制實訓可以將點云環境錄制下來， 提供給多位學生做實訓， 脫離實體激光雷達， 節省時間，方便課堂教學。
7、 激光雷達系統實訓臺在操作過程中， 操作過程中的點云圖像和操作結果可以實時記錄與存儲。
二、 規格參數
電壓： DC12V/AC220V
工作環境： 工作溫度-10℃~60℃,相對濕度 30%~80%（25℃） ,海拔<4000m
激光雷達
測量距離： ≥70 米
精確度： ±3 厘米（常規）
視場角（垂直） ： 30° （+15° 至 -15° ）
角分辨率（垂直） ： 2°
視場角（水平/方位角） ： 360°
角分辨率（水平/方位角） ： 0.1° - 0.4°
旋轉速率： 5 - 20 Hz
激光波長： ≥903 nm
耗電量： 8 W（常規）
三、 可實現的實訓項目
1.探索光照對激光雷達探測的影響實訓
2.探索激光雷達的穿透力實訓
3.探索激光雷達識別物體的能力實訓
4.激光雷達標定實訓
5.激光雷達在自動駕駛中的濾波實訓
6.激光雷達在自動駕駛中的濾波實訓
7.激光雷達在自動駕駛中的分割實訓
8.激光雷達在自動駕駛中的測距實訓
9.激光雷達在自動駕駛中的測速實訓
10.錄制點云數據包實訓
