氣壓給水實驗臺，給水工程科研教學實驗裝置
2024-07-02 08:57教學型氣壓給水實驗裝置
學習氣壓給水的種類、運行方式和用途、優缺點。
二、技術指標
1、水量：1000L/h。
2、工作電源：電壓AC220V±10%、50Hz，單相三線制，功率1500W，安全保護：具有接地保護、漏電保護、過流保護。
3、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4、裝置外形尺寸：1200×600×2000mm。

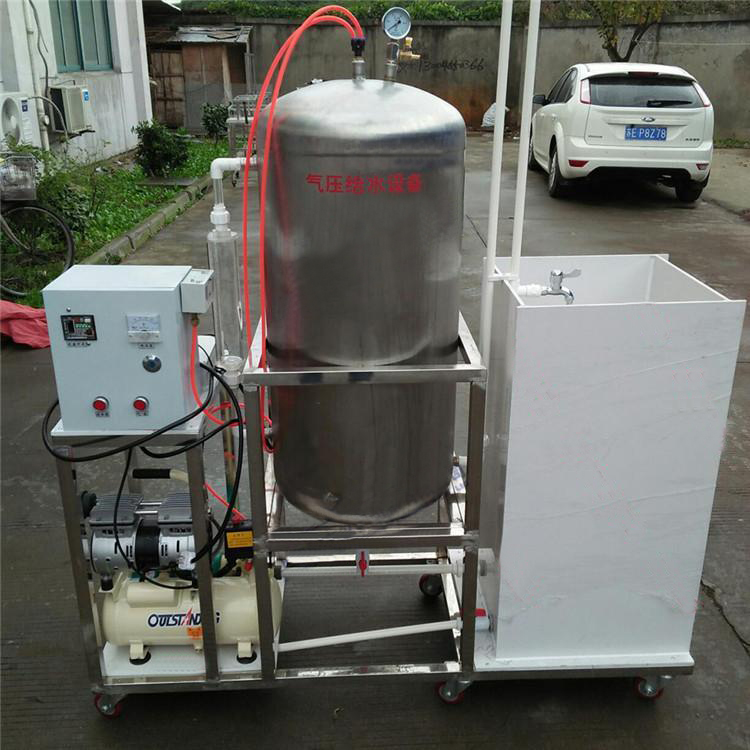

三、主要配置及參數
1、原水箱1只：白色10mm厚PP板，水箱底板上安裝有放空閥，方便將水排凈。
2、高壓水泵1臺、氣泵1臺、304不銹鋼氣壓水罐1套、灑水噴頭1套。
3、304不銹鋼臺面、池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
4、電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
5、304不銹鋼連接管道和閥門、彎頭。
6、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
