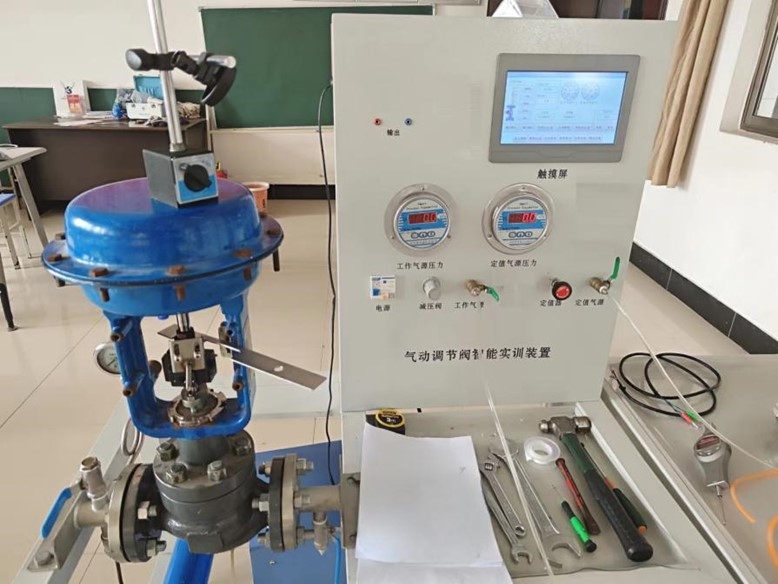

氣動調節閥拆裝調校實訓設備，調節閥拆裝實訓裝置
2024-06-28 09:06
一. 操作臺1套
1、參考尺寸：≥900*600*700mm；
2、實訓臺面采用一級冷軋鋼板，厚度1.5mm
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板；
6、操作臺總氣源管路（材質：銅管）要求設置氣源球閥（材質：銅或304不銹鋼），并配套φ8快速插接頭或者快擰接頭與買方提供的氣源進行連接。
二．控制柜1套（所有氣源接口按φ8尺寸考慮）
1、參考尺寸：≥500*180*600mm；
2、臺面采用一級冷軋鋼板，厚度1.5mm；
3、表面噴塑處理；
4、盤內氣源管路采用銅管連接閥門安裝位置；
5、盤面閥門及轉換開關材質銅或304不銹鋼。
三．漏電開關1個（正泰）
電壓220VAC；10A
四．數字精密壓力表2個（恩萊•科技EL-Y828）
1、測量范圍：0～0.6Mpa(0.5級)
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：嵌入面板式安裝；
5、現場顯示 ；
6、采樣速率：0.1s-1s
五.行程測量專用儀表1套（西瓦卡CVQ-612F）
1、量程：0-50mm； 分辨率0.01 mm
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
6、在控制柜配置行程測量儀器充電接口
六．操作觸摸屏1套 （品牌：昆侖通態）
1、電源：220VAC，如為24VDC，需買方負責成套電源轉換器；
2、閥位控制輸出：（輸出需要能低于：0-23MA）；
3、顯示屏10寸觸摸屏；
4、閥位控制輸入：4-20MA；
5、顯示屏顯示及操作需按買方要求執行（見附圖1）
七.氣動精密調壓器1套（品牌：美國belloframtype或日本SMC)
1、氣源壓力：0-0.8Mpa；
2、輸出壓力：0.4-400Kpa連續可調；
八．空氣減壓閥1套（品牌：美國belloframtype或日本SMC）
氣源壓力：0-1.0Mpa；輸出壓力：0-500KPa可調。
九.調節閥及管路（所有氣源接口按φ8尺寸考慮）
1、調節閥、定位器由買方提供，賣方組裝；
2、調節閥法蘭規格待買方確認后提供給賣方，賣方負責管道所有附件；連接法蘭及主管道表面鍍鋅防腐處理，連接的氣源管路及閥門采用材質：銅或304不銹鋼。
十．輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板，厚度3mm；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
十一．氣源管道快速接頭1套
管道直徑：8mm；材質：PVC；數量20米 快速接頭15個等滿足使用。
十二.配套附件、資料1套
滿足本實訓裝置需要,投標時提供附件明細，滿足本實訓裝置使用的實訓指導手冊（電子版、紙質版1套）
