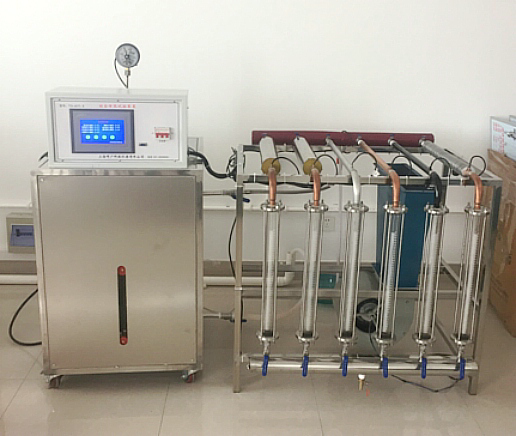

數據采集型綜合傳熱性能實驗臺
2024-06-26 21:24數據采集型綜合傳熱性能實驗臺
一、主要用途：
1、可觀察和分析在自由對流
2、強迫對流影響管道傳熱的傳熱系數K值。
二、技術參數：
1、外形尺寸：1800×1000×1200mm
2、工作電壓：380 功率：9.2KW
3、實驗銅管外徑：25mm
4、實驗管計算長度：自然對流時L=0.75m，強迫對流時L=0.5m（風筒長度）
5、凝結水計量管尺寸Φ40×420mm；
6、風機風量2000 m3/h，功率250W；
7、安全閥、壓力、溫度控制器三種安全保護；
8、蒸汽發生器規格：810×600×810 mm；材質：304不銹鋼、厚度4 mm
最大蒸汽壓力：0.25MPa
9、測溫系統：數字信號傳感器18B20，精度±0.5℃
10、嵌入式一體化觸摸屏，7寸、MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
三、主要配置：
1、不銹鋼控制臺
2、不銹鋼支架
3、由六組不同性能的傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管）
4、蒸汽發生器
5、風機
6、壓力表
7、嵌入式一體化觸摸屏
8、MCGS嵌入式組態軟件
