初級中級高級電工實訓考核箱，電工考核實操裝置
2024-05-13 07:11 電工實訓在不同的等級階段有著不同的內容和要求。
初級電工實訓：
培訓目標：使受訓者掌握基本的電工理論知識和操作技能，為后續的中級和高級電工實訓打下堅實的基石。
培訓內容：
基礎理論知識學習：學習電工產品零部件、機器原理及機構運動規律等基礎知識。
基本操作技能培養：學習實用電工工具、儀表、工具的操作使用方法，包括焊接技術、電子產品的安裝與焊接等。
接線原理和電工測量方法培訓：學習如何正確識別和布置電線、電纜和連接器等，了解基本的電工測量方法和誤差計算方法。
中級電工實訓：
培訓目標：在初級電工實訓的基礎上，進一步提高受訓者的電工操作技能，使其能夠獨立完成一些較為復雜的電工任務。
培訓內容：
深化基礎知識學習：繼續深入學習電工產品零部件、機器原理及機構運動規律等基礎知識。
提高操作技能：學習工程制圖及相關資料的選配方法，熟悉電動機控制電路的調試及故障排除方法，掌握電動機板前配線的工藝流程及安裝方法。
學習常用低壓電器：了解螺旋式熔斷器、交流接觸器等常用低壓電器的原理和使用方法。
高級電工實訓：
培訓目標：在中級電工實訓的基礎上，培養受訓者具備較高的電工設計、分析和解決問題的能力，使其成為電工領域的專業人才。
培訓內容：
深化設計原理學習：學習電工產品設計的一般原理、功能原理和數學原理等。
提高分析和解決問題能力：學習如何根據電路圖進行電路分析、故障排查和維修等。
學習新技術和標準：了解電氣行業的新技術和標準，提高操作效率和工作質量。
在實訓過程中，不同等級的電工實訓都需要注重安全操作和規范操作，確保實訓過程的安全和有效。同時，也需要注重實訓設備和工具的使用和保養，確保實訓設備的正常運行和長期使用。

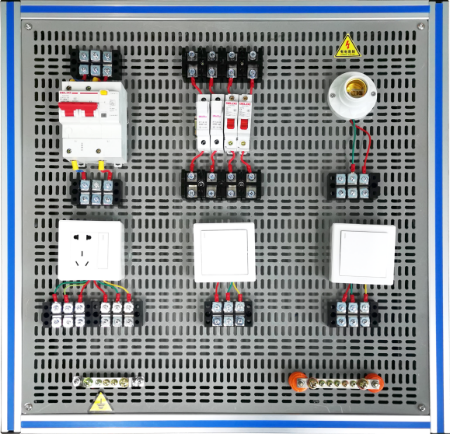

DB-DG201 初級電工實訓考核箱
主要功能、特點
1、主要功能
1)為初級電工實訓考核提供整套的硬件設備；
2)讓學生在電工技術進行理論學習的同時，加強實踐能力的培養和動手能力的鍛煉，增強學生的感性認識；
3）實驗室融“教、學、做”理論實踐于一體，營造“工學”交替的實訓（習）崗位。
2、主要特點
1) 采用單工位配置；
2) 實訓箱采用全鋁合金工業型材，外側采用鋁塑板材，既輕巧耐用，又美觀，無任何污染物，綠色環保；
3）實訓組件基板采用網孔板，全部實訓器件預先裝到網孔板上，所有接觸點都引到接線排，學生在接線排上接線，實驗室融“教、學、做”理論實踐于一體，營造“工學”交替的實驗（習）崗位。
二、技術指標
1、輸入電壓：2相3線制220V±10% 50HZ
2、工作環境：溫度-10°C ～ +45°C,相對濕度85%（25C）
3、安全保護：接地保護、短路保護、漏電報警功能以及過載保護
4、裝置外形參考尺寸：500mm×500mm×200mm。
三、主要組成
DB-DG202 中級電工實訓考核箱
一、主要組成
1、主控制箱
1) 箱體面板上裝有3個交流電壓表，指示三相電網電壓UUV、UVW及UUW ，3個電源指示燈，直觀顯示電網供電狀態；
2）配置控制開關，分別作為正轉、反轉、停止和急停開關使用；
3）箱內裝有帶漏電保護的電源總開關、組合式熔斷器、單P熔斷器等供電和安全保護器件；
4）控制用的交流接觸器，并帶輔助觸頭，設置熱繼電器、接零裝置、接地裝置等；
5）設置專用三相交流電機接線裝置。
2、控制電機
配置180W三相交流異步電動機，配置好專用接線端子。
3、故障設置箱
故障設置箱內設計好10多個故障點控制電路和控制開關，用于學生考核時故障設置。故障控制箱和主控制箱的連接采用專用安全航空接插件，確�？己巳藛T的人身安全。
4、實訓考核箱組成參考清單
DB-PLCX7 高級電工實驗箱
一、產品特點
1、PLC主機可以根據用戶要求選擇，常用的是有西門子功能上完全滿足目前中高等院校的PLC教學要求。
2、采用模塊化設計，包括PLC主機模塊和13個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障，也可根據用戶要求，設計不同的實驗?zāi)K。
3、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
4、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
5、可以選擇配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本實驗箱的訓練，使學生很快就能適應現場的實際操作。
二、技術指標及配置
1、電源輸入：AC：220V，50Hz
2、電源輸出：DC：24V/1.5A
3、工作環境溫度：－10℃～＋40℃ 相對濕度<85%(25℃)
4、機箱及外型尺寸：采用鋁合金型材，外形參考尺寸：438×350×143mm
5、主機：標配西門子S7-1200 1214C
6、模擬控制模塊標準配置如下：
1）裝配流水線的模擬控制
2）LED數碼顯示控制
3）五相步進電機的模擬控制
4）十字路口交通燈控制
5）液體混合裝置控制的模擬
6）電鍍自動控制的模擬
7）機械手動作的模擬
8）四節傳送帶的模擬
9) 天塔之光
10) 水塔水位的控制
11）郵件分揀系統實驗
12）軋鋼機的模擬控制
13）自動上料裝車控制
7、組態棒圖實驗教學（選配，可以一個實驗室配一套,價格另算）
組態棒圖網絡教學采用MCGS工控組態軟件，在MCGS通用版組態環境下，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
三、基本實驗內容
1、 可編程控制器的基本指令編程練習
2、 裝配流水線的模擬控制
3、 LED數碼顯示控制
4、 五相步進電機的模擬控制
5、 十字路口交通燈控制
6、 液體混合裝置控制的模擬
7、 三層電梯控制系統的模擬
8、 機械手動作的模擬
9、 四節傳送帶的模擬
10、 天塔之光
11、 水塔水位的控制
12、三相異步電機模擬控制實驗
13、軋鋼機的模擬控制
四、實驗箱配置表
初級電工實訓：
培訓目標：使受訓者掌握基本的電工理論知識和操作技能，為后續的中級和高級電工實訓打下堅實的基石。
培訓內容：
基礎理論知識學習：學習電工產品零部件、機器原理及機構運動規律等基礎知識。
基本操作技能培養：學習實用電工工具、儀表、工具的操作使用方法，包括焊接技術、電子產品的安裝與焊接等。
接線原理和電工測量方法培訓：學習如何正確識別和布置電線、電纜和連接器等，了解基本的電工測量方法和誤差計算方法。
中級電工實訓：
培訓目標：在初級電工實訓的基礎上，進一步提高受訓者的電工操作技能，使其能夠獨立完成一些較為復雜的電工任務。
培訓內容：
深化基礎知識學習：繼續深入學習電工產品零部件、機器原理及機構運動規律等基礎知識。
提高操作技能：學習工程制圖及相關資料的選配方法，熟悉電動機控制電路的調試及故障排除方法，掌握電動機板前配線的工藝流程及安裝方法。
學習常用低壓電器：了解螺旋式熔斷器、交流接觸器等常用低壓電器的原理和使用方法。
高級電工實訓：
培訓目標：在中級電工實訓的基礎上，培養受訓者具備較高的電工設計、分析和解決問題的能力，使其成為電工領域的專業人才。
培訓內容：
深化設計原理學習：學習電工產品設計的一般原理、功能原理和數學原理等。
提高分析和解決問題能力：學習如何根據電路圖進行電路分析、故障排查和維修等。
學習新技術和標準：了解電氣行業的新技術和標準，提高操作效率和工作質量。
在實訓過程中，不同等級的電工實訓都需要注重安全操作和規范操作，確保實訓過程的安全和有效。同時，也需要注重實訓設備和工具的使用和保養，確保實訓設備的正常運行和長期使用。
DB-DG201 初級電工實訓考核箱
主要功能、特點
1、主要功能
1)為初級電工實訓考核提供整套的硬件設備；
2)讓學生在電工技術進行理論學習的同時，加強實踐能力的培養和動手能力的鍛煉，增強學生的感性認識；
3）實驗室融“教、學、做”理論實踐于一體，營造“工學”交替的實訓（習）崗位。
2、主要特點
1) 采用單工位配置；
2) 實訓箱采用全鋁合金工業型材，外側采用鋁塑板材，既輕巧耐用，又美觀，無任何污染物，綠色環保；
3）實訓組件基板采用網孔板，全部實訓器件預先裝到網孔板上，所有接觸點都引到接線排，學生在接線排上接線，實驗室融“教、學、做”理論實踐于一體，營造“工學”交替的實驗（習）崗位。
二、技術指標
1、輸入電壓：2相3線制220V±10% 50HZ
2、工作環境：溫度-10°C ～ +45°C,相對濕度85%（25C）
3、安全保護：接地保護、短路保護、漏電報警功能以及過載保護
4、裝置外形參考尺寸：500mm×500mm×200mm。
三、主要組成
| 序號 | 名稱 | 型號 | 數量 | 單位 |
| 1 | 單相帶漏電保護開關 | HDBE-125 | 1 | 個 |
| 2 | 單P空開(帶燈） | DZ47S 1P | 1 | 個 |
| 3 | 1P熔斷器 | RT14-20 | 2 | 個 |
| 4 | 雙聯開關 | 2 | 個 | |
| 5 | 螺口燈泡+燈座 | 1 | 套 | |
| 6 | 明裝5孔插座+接線盒 | 1 | 套 | |
| 7 | 日光燈套件 | 1 | 套 | |
| 8 | 網孔板 | 530×430mm×20mm | 1 | 塊 |
| 9 | 鋁合金箱體 |
參考尺寸 500mm×500mm×200mm |
1 | 套 |
| 10 | 電源插座 | 品字型 | 1 | 個 |
| 11 | 電源線 | 長1.5M | 1 | 根 |
| 12 | 接地端子排 | 5孔M8 2.5*30mm | 1 | 個 |
| 13 | 接零端子排 | 5孔M8 2.0*20mm | 1 | 個 |
| 14 | 導軌線槽等輔助零配件 | 1 | 套 |
DB-DG202 中級電工實訓考核箱
一、主要組成
1、主控制箱
1) 箱體面板上裝有3個交流電壓表，指示三相電網電壓UUV、UVW及UUW ，3個電源指示燈，直觀顯示電網供電狀態；
2）配置控制開關，分別作為正轉、反轉、停止和急停開關使用；
3）箱內裝有帶漏電保護的電源總開關、組合式熔斷器、單P熔斷器等供電和安全保護器件；
4）控制用的交流接觸器，并帶輔助觸頭，設置熱繼電器、接零裝置、接地裝置等；
5）設置專用三相交流電機接線裝置。
2、控制電機
配置180W三相交流異步電動機，配置好專用接線端子。
3、故障設置箱
故障設置箱內設計好10多個故障點控制電路和控制開關，用于學生考核時故障設置。故障控制箱和主控制箱的連接采用專用安全航空接插件，確�？己巳藛T的人身安全。
4、實訓考核箱組成參考清單
| 序號 | 名稱 | 型號 | 品牌 | 數量 | 單位 |
| 1 | 漏電斷路保護開關 | DZ47LE-4P/32A | 德力西 | 1 | 只 |
| 2 | 交流接觸器 | CJX2-1810 AC380V | 德力西 | 2 | 只 |
| 3 | 輔助觸頭 | F4-11 | 德力西 | 2 | 只 |
| 4 | 熱繼電器 |
JR36-20/11A |
德力西 | 1 | 只 |
| 5 | 熔斷器底座 | RT28-32 3P | 德力西 | 1 | 只 |
| 6 | 熔斷器底座 | RT28-32 1P | 德力西 | 2 | 只 |
| 7 | 熔芯 | 10A | 德力西 | 5 | 只 |
| 8 | 工業插頭三相插頭 | TYPE 313 | 德力西 | 1 | 只 |
| 9 | 接線排 | TD-20A/20P | 1 | 只 | |
| 10 | 交流電壓表 | 0-450V | 德力西 | 3 | 只 |
| 11 | 接地裝置 | 5孔M8 2.5*30mm | 1 | 只 | |
| 12 | 接零裝置 | 5孔M8 2.0*20mm | 1 | 只 | |
| 13 | 指示燈 | LDA-22B | 3 | 只 | |
| 14 | 急停開關 | LAY7(22) | 1 | 只 | |
| 15 | 控制開關 | LAY7(22) | 2 | 只 | |
| 16 | 航空插座 | Y28M-24TK | 1 | 只 | |
| 17 | 航空插座 | Y28M-12TK | 1 | 只 | |
| 18 | 5芯電纜線 | 長至少2米 | |||
| 19 | 電機連接線 | 自制長至少2米 | 1 | 根 | |
| 20 | 主輔箱連接線 | 自制長至少2米 | 2 | 根 | |
| 21 | 主體箱 | 自制 | 1 | 只 | |
| 22 | 輔助箱 | 自制 | 1 | 只 | |
| 23 | 各種附屬零配件 | 1 | 套 |
DB-PLCX7 高級電工實驗箱
一、產品特點
1、PLC主機可以根據用戶要求選擇，常用的是有西門子功能上完全滿足目前中高等院校的PLC教學要求。
2、采用模塊化設計，包括PLC主機模塊和13個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障，也可根據用戶要求，設計不同的實驗?zāi)K。
3、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
4、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
5、可以選擇配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本實驗箱的訓練，使學生很快就能適應現場的實際操作。
二、技術指標及配置
1、電源輸入：AC：220V，50Hz
2、電源輸出：DC：24V/1.5A
3、工作環境溫度：－10℃～＋40℃ 相對濕度<85%(25℃)
4、機箱及外型尺寸：采用鋁合金型材，外形參考尺寸：438×350×143mm
5、主機：標配西門子S7-1200 1214C
6、模擬控制模塊標準配置如下：
1）裝配流水線的模擬控制
2）LED數碼顯示控制
3）五相步進電機的模擬控制
4）十字路口交通燈控制
5）液體混合裝置控制的模擬
6）電鍍自動控制的模擬
7）機械手動作的模擬
8）四節傳送帶的模擬
9) 天塔之光
10) 水塔水位的控制
11）郵件分揀系統實驗
12）軋鋼機的模擬控制
13）自動上料裝車控制
7、組態棒圖實驗教學（選配，可以一個實驗室配一套,價格另算）
組態棒圖網絡教學采用MCGS工控組態軟件，在MCGS通用版組態環境下，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
三、基本實驗內容
1、 可編程控制器的基本指令編程練習
2、 裝配流水線的模擬控制
3、 LED數碼顯示控制
4、 五相步進電機的模擬控制
5、 十字路口交通燈控制
6、 液體混合裝置控制的模擬
7、 三層電梯控制系統的模擬
8、 機械手動作的模擬
9、 四節傳送帶的模擬
10、 天塔之光
11、 水塔水位的控制
12、三相異步電機模擬控制實驗
13、軋鋼機的模擬控制
四、實驗箱配置表
| 序號 | 名稱 | 說明 | 數量 |
| 1 | PLC可編程實驗箱 | 含箱體、電源、PLC主機、標配實驗?zāi)K | 1 |
| 2 | 實驗用連接線、通信線、電源線等 | 1套 | |
| 3 | 整套實驗指導書 | 1套 | |
| 4 | 軟件光盤 | 1張 |
