電力供配電實訓裝置，供配電技術實訓裝備
2024-05-09 06:42 電氣動力設備安裝調試技能實訓是電氣工程及其自動化專業中非常重要的一環，旨在培養學生的實際動手能力和問題解決能力，使其能夠掌握電氣動力設備的安裝、調試和維修技能。以下是一些關于電氣動力設備安裝調試技能實訓的基本內容和步驟：
一、實訓前準備
熟悉電氣試驗規程中有關電氣動力設備試驗的規定，了解被試驗設備的規格、有關數據和現狀。
準備并熟悉電氣動力設備絕緣電阻和吸收比測試的原理圖和相關的技術資料。
準備實訓用儀器、儀表和工具，如絕緣電阻表、常用電工工具、高壓絕緣棒、絕緣墊等。
二、實訓內容
設備安裝
（1）根據設備的安裝要求，選擇合適的安裝位置和方式，確保設備能夠穩定運行并方便日后的維護和檢修。
（2）按照設備說明書或圖紙進行設備的安裝，注意設備的固定和支撐，避免設備在運行過程中產生振動或位移。
（3）在設備安裝過程中，注意使用絕緣材料和防護措施，確保人員和設備的安全。
設備調試
（1）在設備調試前，對設備進行全面檢查，確保設備無損壞、無短路、無斷路等故障。
（2）按照設備說明書或圖紙進行設備的調試，包括電氣參數的設定、控制回路的測試等。
（3）在調試過程中，注意觀察設備的運行狀態和參數變化，及時記錄數據并進行分析。
（4）如發現設備存在故障或異常，應及時進行排查和處理，確保設備能夠正常運行。
設備維修
（1）了解設備的常見故障和維修方法，掌握基本的維修技能和工具使用。
（2）在設備維修過程中，注意保護設備的絕緣和防護措施，避免對設備造成二次損壞。
（3）對維修后的設備進行全面的檢查和測試，確保設備能夠正常運行并滿足使用要求。
三、實訓總結
實訓結束后，對實訓過程進行總結和反思，分析實訓中遇到的問題和解決方法。
整理實訓數據和資料，形成實訓報告或論文，對實訓成果進行展示和交流。
通過實訓，掌握電氣動力設備的安裝、調試和維修技能，提高實際動手能力和問題解決能力。
供配電技術實訓裝備
一、實訓前準備
熟悉電氣試驗規程中有關電氣動力設備試驗的規定，了解被試驗設備的規格、有關數據和現狀。
準備并熟悉電氣動力設備絕緣電阻和吸收比測試的原理圖和相關的技術資料。
準備實訓用儀器、儀表和工具，如絕緣電阻表、常用電工工具、高壓絕緣棒、絕緣墊等。
二、實訓內容
設備安裝
（1）根據設備的安裝要求，選擇合適的安裝位置和方式，確保設備能夠穩定運行并方便日后的維護和檢修。
（2）按照設備說明書或圖紙進行設備的安裝，注意設備的固定和支撐，避免設備在運行過程中產生振動或位移。
（3）在設備安裝過程中，注意使用絕緣材料和防護措施，確保人員和設備的安全。
設備調試
（1）在設備調試前，對設備進行全面檢查，確保設備無損壞、無短路、無斷路等故障。
（2）按照設備說明書或圖紙進行設備的調試，包括電氣參數的設定、控制回路的測試等。
（3）在調試過程中，注意觀察設備的運行狀態和參數變化，及時記錄數據并進行分析。
（4）如發現設備存在故障或異常，應及時進行排查和處理，確保設備能夠正常運行。
設備維修
（1）了解設備的常見故障和維修方法，掌握基本的維修技能和工具使用。
（2）在設備維修過程中，注意保護設備的絕緣和防護措施，避免對設備造成二次損壞。
（3）對維修后的設備進行全面的檢查和測試，確保設備能夠正常運行并滿足使用要求。
三、實訓總結
實訓結束后，對實訓過程進行總結和反思，分析實訓中遇到的問題和解決方法。
整理實訓數據和資料，形成實訓報告或論文，對實訓成果進行展示和交流。
通過實訓，掌握電氣動力設備的安裝、調試和維修技能，提高實際動手能力和問題解決能力。

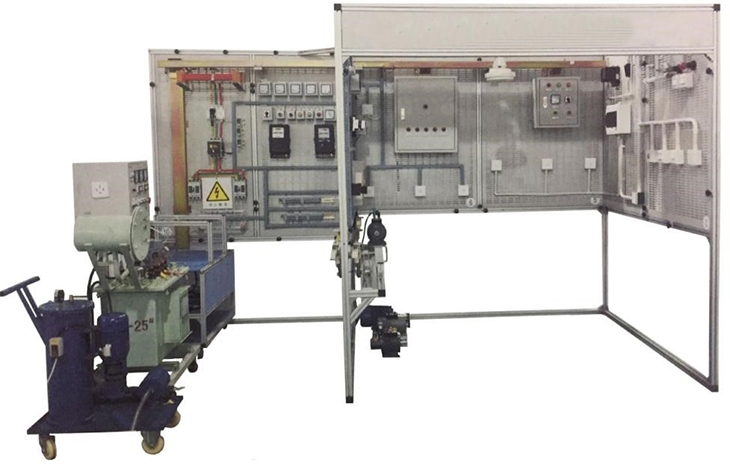

供配電技術實訓裝備
一、概述：
" 供配電技術實訓裝備"是根據職業教育培訓教材編寫《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣動力設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。電氣動力設備安裝調試技能實訓裝置在結構上以建筑模型為基礎，由電纜敷設、低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
二、特 點：
供配電技術實訓設備在結構上以建筑模型（包含了電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用10kVA油浸式電力變壓器進行接線、安裝及核相測試等
3.隔離開關選用熔斷式隔離開關、斷路器采用工業斷路器，來模擬工業現場的安裝操作工藝。
三、技術性能：
1.輸入電壓：三相四線（或五線制）AC380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃——+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜6kVA
4、外形尺寸：2400mm×2400mm×2000mm
四、裝置配備：
1.交直流電源、電氣設備配備
(1)電源部分
三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供220V(0.5A)勵磁電源及0——250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一根1kV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套內型電纜
終端附件，用于低壓電纜終端制作訓練。
(3)配備電纜支架一組，用于電纜敷設訓練。
(4)配備一套小型配電箱用于二次接線布線操作，配電箱上設有一只電壓表和三只電流表。
(5)配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作。
(6)配備350W直流電機一臺。
(7)配備60W繞線式異步電動機一臺。
(8)配備1.1kW三相鼠籠式異步電動機一臺。
(9)配備硬質導線，用于室內布線。
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器，用于完成電動機控制線路的安裝調試實訓。
(11)配備一臺10kVA油浸式電力變壓器，此變壓器包含瓦斯繼電器（氣體繼電器）、無載分接頭開關（可以正負5%無載調壓）、油箱、油枕、吸濕器、防爆管、高、低壓套管、散熱器、油位指示器、變壓器小車、變壓器控制箱等。
2.儀器、工具配備
(1)鉗形電流表
(2)380V低壓核相桿
(3)500V等級兆歐表
(4)便攜式數字萬用表
(5)交直流耐壓測試儀：
電壓測試范圍：AC/DC（0——5）kV 準確度 ±（5%+3個字）
漏電流測試范圍：AC（0.3——2——20）mA 準確度 ±（5%+3個字）
DC（0.3——2——10）mA 準確度 ±（5%+3個字）
報警值預置范圍：AC（0.3——2——20）mA 準確度 ±（5%+3個字）
DC（0.3——2——10）mA 準確度 ±（5%+3個字）
時間測試范圍：（0——99）s ±1%、或手動
變壓器容量：100VA
(6)配有電工常用工具二套：剝線鉗、尖嘴鉗、40W電烙鐵、十字螺絲刀、一字螺絲刀、斜口鉗等。
(7)電纜終端附件制作工具一套：交流220 V熱風槍、手動液壓鉗、銅鼻子三只、100W電烙鐵、3M卷尺，小鋼鋸及鋸片、電工刀等。
五、實訓項目：
（一）電氣照明設備的安裝接線、調試
1.線管敷設
2.管內穿線與連接導線
3.燈具、開關插座安裝
4.吊扇的安裝工藝
5.吊扇調速電路的接線、調試
6.典型照明電路的安裝及接線
(1)樓梯口燈電路
(2)熒光燈電路
(3)各種燈具的安裝
�。ǘ╇娎|線路的施工
1.電纜的耐壓測試和絕緣檢測
2.電纜支架的安裝
3.電纜沿橋架的敷設
4.電纜的戶外式終端制作
5.電纜的戶內式終端制作
6.電纜的中間制作
7.電纜延電纜溝的敷設
�。ㄈ┳兣潆娫O(shè)備的安裝
1.10kV油浸式電力變壓器的安裝
2.10kV油浸式電力變壓器氣體繼電器安裝
3.10kV油浸式電力變壓器防潮呼吸器安裝
4.10kV油浸式電力變壓器電壓切換裝置安裝
5.10kV油浸式電力變壓器的接線及檢測
6.10kV油浸式電力變壓器的核相和交接試驗
7.隔離開關的安裝、接線
8.電力配電箱的安裝
9.斷路器的安裝、接線
10.母線的安裝、調試
11.隔離開關、斷路器的通電調試
12.電流互感器的安裝、接線
13.電力配電箱的接線
14.電氣二次接線的敷設
15.滑觸線的安裝、調整
16.滑觸線的通電調試
17.線管、線槽的敷設及布線
�。ㄋ模╇妱�(dòng)機的安裝
1.電動機的絕緣測試
2.電機的就位安裝
3.電動機皮帶傳動裝置的安裝、調整
4.電動機聯軸器傳動裝置的安裝、調整
5.電動機的控制、保護和氣動裝置安裝調試
6.電機的首末端判別
7.電機機組的安裝
8.直流電機控制回路元器件的安裝
9.直流電機的接線與運行
10.三相交流繞線式異步電動機控制回路元器件的安裝
11.三相交流鼠籠式異步電動機的接線與運行
12.三相交流鼠籠式異步電動機Y-△的接線、調試
�。ㄎ澹┚C合實訓
1.電纜線路施工綜合實訓
2.安裝配電盤、母線綜合實訓
3.安裝滑觸線和移動式電纜綜合實訓
4.安裝10kV變壓器、電動機綜合實訓
5.電氣照明設備安裝、調試綜合實訓
6.電氣動力設備安裝、調試綜合實訓
