2024-04-30 07:06西門子PLC是指西門子公司生產的可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），是一種電子計算機，用于控制工業過程。它主要應用于工業自動化領域，如機器制造、食品工業、化工等，能夠?qū)崿F(xiàn)實時監控和控制整個過程，以及接近現場智能化控制。
西門子PLC采用模塊化設計，模塊包括CPU模塊、電源模塊、數字量輸入輸出模塊、模擬量輸入輸出模塊、通訊模塊等，可以根據不同的工業控制需求設計出具有不同功能的PLC控制系統。它主要采用STEP 7編程軟件，支持程序開發、調試和監控，并支持多種編程語言，如SCL、ST、FBD等。
西門子PLC具有高可靠性、易于編程、靈活的配置、完整的輸入/輸出功能模塊、易于安裝和運行速度快等特點。它的應用非常廣泛，包括工業控制、智能建筑、交通運輸、能源管理和醫療設備等領域。

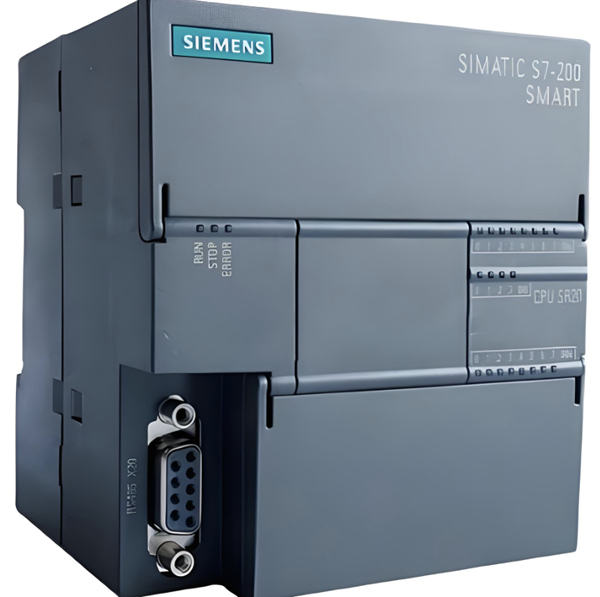

西門子PLC產品系列豐富，包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等，其中S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。S7系列PLC產品可分為微型PLC（如S7-200），小規模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。
西門子公司還提出了TIA（Totally Integrated Automation）概念，即全集成自動化系統，將PLC技術融于全部自動化領域。隨著技術的不斷發展，西門子PLC已經成為工業自動化領域的重要控制設備之一。

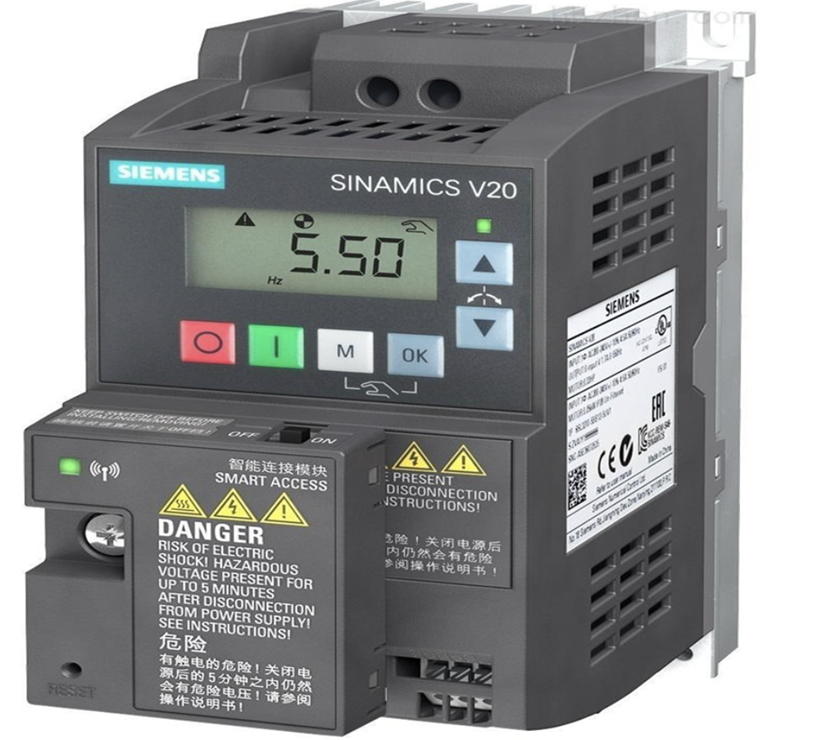

西門子V20變頻器是一款高性能的變頻器，具有多種特性和優勢，適用于各種工業自動化應用。
首先，西門子V20變頻器具有高可靠性設計，采用高品質的元器件，能夠確保長期穩定運行。同時，它還采用創新的冷卻設計，確保設備在長時間高負荷運行下也能保持穩定的性能。
其次，西門子V20變頻器提供四種外形尺寸可供選擇，并支持三相400V和單相230V進線兩種規格，功率范圍覆蓋0.12kW至15kW，能夠滿足不同設備和應用的需求。它還內置了常見的連接宏和應用宏，可以簡化操作，實現開箱即用。
此外，西門子V20變頻器具有豐富的I/O接口和直觀的LED面板顯示，可以方便地連接其他設備和進行參數設置。它還具備節能功能，如V/F、V2/F控制的節能模式和休眠模式，可以大幅度降低能耗，節約成本。
在電氣技術規格方面，西門子V20變頻器具有出色的過載能力和EMC要求，能夠滿足各種工業應用的需求。同時，它還內置了USS和MODBUS RTU通訊端子，以及7.5kW-15kW變頻內置制動單元，可以方便地與其他設備進行連接和通信。
西門子PLC（可編程邏輯控制器）初級實訓平臺是一種教學工具，用于幫助學生或工程師學習和掌握西門子PLC的基本原理和應用。該實訓平臺包括以下幾個部分：
實訓臺：提供一個模擬工業控制環境的實驗平臺，上面安裝有各種電氣和電子設備，如電機、傳感器、繼電器、接觸器等。
西門子PLC控制器：作為核心控制單元，用于接收來自傳感器的輸入信號，處理后發出控制信號給執行機構。在初級實訓平臺上，一般會使用西門子品牌的初級PLC型號，如S7-200系列。
編程軟件：西門子提供的專用編程軟件，如SIMATIC STEP 7-Micro/WIN，用于編寫和下載控制程序到PLC中。
講義和實驗指導書：提供理論知識和實踐操作指導，幫助學生了解PLC的基本原理，學會如何進行PLC編程以及如何調試和維護PLC控制系統。
實驗項目：一系列由易到難的實驗項目，涵蓋基本邏輯控制、定時/計數器應用、模擬量控制、運動控制等，旨在逐步提高學生的實踐能力和技術水平。
通過使用西門子PLC初級實訓平臺，學生可以在一個模擬真實的環境中學習和練習PLC控制技術，從而為將來從事相關工作打下堅實的基礎。此外，實訓平臺也可以幫助工程師提升在工業自動化領域的技能和經驗。
【PLC（可編程控制）實訓臺基本概況】
PLC可編程控制實訓設備，PLC可編程控制實訓考核裝置，可編程控制器（PLC）實訓室設備職業技術院校重要的職業技能課程教學實訓室，是電子信實驗實訓和機電工程實習實訓實訓室之一，PLC（可編程控制）實訓室主要承擔著可編程控制器原理及應用實驗課程及可編程控制器開發技術的實訓設計和畢業設計等教學任務。
【PLC可編程控制實訓設備實踐能力評價】
PLC可編程控制實訓設備，通過實驗，主要培養學生的PLC編程能力以及PLC的工業應用能力，在提高學生的設計能力，實踐能力，創新能力，分析問題與解決問題能力等方面進行了探索和實踐，同時將組態技術融入到教學實驗，并且提供了工業生產的實際模型，內容緊貼生產實際，深受學生歡迎，同時提高了學生的就業競爭力。
一、PLC可編程控制實訓設備概述
★ PLC可編程控制實訓設備(工業鋁型材作為臺板)主要由：電氣安全保護模塊、電動機基本控制模塊、PLC控制模塊、變頻器調速模塊、觸摸屏模塊。
電源模塊：380V/220V/AC36V/DC24V.
配備西門子1200可編程控制器及變頻器，且能使用軟件進行編程，參數配置：
二、PLC可編程控制實訓設備外觀
（圖片僅供參考、以實際配置為準）
三、★可編程控制器：
l CPU: S7-1200 cpu1214c
l 輸入輸出類型：DC/DC/DC
l 點位要求：14輸入，10輸出
l 集成2AI
l 繼電器擴展模塊為：
l 8輸入，8輸出
通信方式：
l 以太網通訊，接口支持以下協議：TCP/IP；ISO/IP;
l Modbus RTU，USS，PPI
l RS232/485/422串口自由通信
四、★變頻器參數1：
l 型號：匯川MD200S 功率范圍：0.4~15kW
l 額定輸入交流電壓·頻率：3 相 380~500V 50Hz/60Hz**11
l 交流電壓允許波動范圍：323~550V 50Hz/60Hz
l 頻率允許波動范圍：±5%
l 額定輸入電流(A)**8：SLD 5.4、LD 4.9、ND(初始設定) 3.7、HD 2.3
l 電源設備容量(kVA)**9：SLD 4.1、LD 3.7、ND(初始設定) 2.8、HD 1.7
l 其它規格
l 保護結構(IEC 60529)**10：封閉型(IP20)
l 冷卻方式：自冷
五、觸摸屏參數：
l 昆侖通泰TPC7072Gi 7寸
l 編程軟件MCGSPro
l 分辨率：800*480，
l 內存：256M存儲4G
l 接口485*2/232*1、網口*1
電腦（每套設備配備電腦一臺,并配備可移動式桌椅）：運行內存16G 機械1T+固態128GB，I5處理器，獨顯4G，每套配備無線網卡；（電腦自備）
六、每臺設備主要元器件配置清單：
七、可實現的實驗功能：
1.基于PLC的點動控制
2.基于PLC的自鎖控制
3.基于PLC的點動和自鎖控制
4.基于PLC的正反轉控制
5.基于PLC的延時正反轉控制
6.基于PLC的Y/△轉換啟動控制
7.基于PLC的順序控制
8.基于PLC的單按鈕啟停控制
9.基于PLC的變頻器的正反轉實驗
10.基于PLC的變頻器的多段調速實驗
11.基于PLC通信的變頻器正反轉實驗
12.基于PLC通信的變頻器調速實驗
13.變頻器的參數設定與操作
14.變頻器的面板控制
15.變頻器的電位器控制
16.變頻器的電壓控制
17.變頻器的電流控制
18.變頻器的多段速度控制電動機
19.變頻器狀態信號顯示與采集
20.三相異步電動機的開環調速實驗
21.觸摸屏認知實驗
22.觸摸屏和PLC通信實驗
23.觸摸屏控制LED顯示
24.觸摸屏、PLC、變頻器的綜合實訓
25.自由組態實驗
