機械系統創新設計及搭接實驗臺,機械創新實驗臺
2024-01-02 09:52

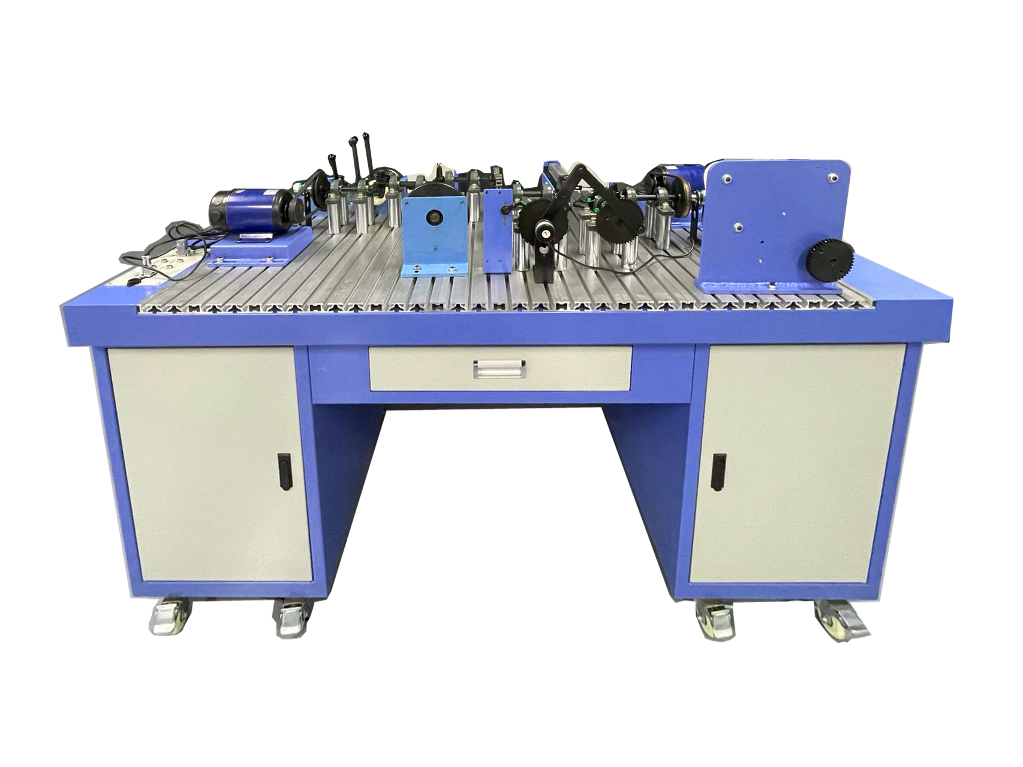

機械系統創新設計及搭接實驗臺
機械系統創新設計及搭接實驗臺的功能主要是為學生提供了手動拼裝復雜機械系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的復雜機械系統，
1、使學生建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念；
2、獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力；
3、學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
4、同時實驗臺在主要構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。
二、實驗臺結構
該實驗臺安裝平臺主要由直流電機、傳動部分（帶傳動、鏈傳動）、定軸輪系塔接元件、周轉輪系、差動輪系、變速機構等塔接元件、平面連桿機構塔接元件、活動支座及安裝平臺組成。
三、主要技術參數
1、供電電源：220V/50HZ；
2、直流電機（2個）功率：245W；
3、電機轉速可調：0—400r/min；
4、直線位移傳感器（1個）：量程200mm；
5、角位移傳感器（3個）：脈沖數500；
6、配備5英寸觸摸液晶屏，分辨率800X480;
6、外型尺寸：1800×1000×850mm。
四、性能特點
1．安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、差動輪系、變速機構、平面連桿等機構組裝的各種不同類型的復雜機械系統，典型拼裝方案多達21種以上。另外，學生可以自行設計元件，組裝創新作品。
2．定軸輪系、周轉輪系的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神。
3．所有齒輪采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。
4．所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
5．檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
6．該系統配套軟件以VB為平臺制作開發，其內容豐富，包括實驗臺介紹、平面機構虛擬設計、平面機構的虛擬運動、平面及空間機構運動檢測、平面機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
7．驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
8．實驗臺采用下拉式雙控制面板、液晶顯示，可由兩組學生同時做不同的機構搭接和運動參數測定，無干涉現象。
9、計算機全程控制（全自動）或手動控制設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸?shù)取?br /> 10、采用5英寸觸摸液晶屏顯示數據和用戶交互。
11、▲實驗臺貼有二維碼，通過微信掃描二維碼輸入密碼登錄虛擬仿真系統，可展示第一視角裝配機構的虛擬仿真過程，仿真機器手裝配連桿、裝配齒輪，真實體驗裝配過程，須展示虛擬機器手裝配過程，并帶有手勢感應功能能隔空識別手勢動作，包括抓，放、上、下、左、右滑動、（投標現場須展示掃描二維碼及虛擬仿真實驗展示視頻須展示有虛擬機器手拆裝動作，以及隔空手勢控制沖床機構拆裝功能的演示視頻）
12、▲實驗室配套機械系統裝調實訓，鉗工裝調實訓教學系統，系統架構：教學系統基于Windows 操作系統BS/CS 混合結構開發，支持服務端和客戶端獨立安裝，支持 Windows 操作系統，支持互聯網和局域網，產品能夠在正版 Windows 7/Windows 10/Windows11等操作系統正常運行，系統具備遠程更新功能。
1) 系統總體功能：集成項目教學資源庫、基礎知識資源庫、考核測評和教學管理4大功能模塊，系統支持自定義功能使用權限，可分別選擇學生或者教師身份登錄。
2)教學課程展示形式：課程采用項目式和教學活動教學，每個 教學項目或活動包含學習目標，詳細記錄講解生產工藝的每 一個細節和現場師傅的每一操作步驟。
3) 考核測評：系統提供項目教學資源庫配套的考核測評內容，其中選擇題、判斷題系統可自動評分，并提供教師端手工錄入或者通過excel批量導入測評試題。
教師端能手工錄入或者通過excel批量導入測評試題。
4) 教學管理：系統提供教師端進行學生分組、考勤、自動成績統計與分析、自動耗材統計功能。
5) 系統開放性：系統支持教師通過網絡自定義教學課件(可以進行文字編輯、插入視頻(支持流行的視頻格式，avi，mp4等等)、圖片、PPT、壓縮文件附件和美觀排版等功能)、考核測評內容、教學過程視頻錄像。
五、提供20種典型拼裝方案（實際拼裝方案60種以上）
1、帶傳動：電動機—主動帶輪（角位移傳感器-1） —帶—從動帶輪（角位移傳感器-2）。
2、鏈傳動：電動機—主動鏈輪（角位移傳感器-1）—鏈條—從動鏈輪（角位移傳感器-2）。
3、齒輪傳動：電動機—帶轉動—主動齒輪（角位移傳感器-1）—從動齒輪（角位移傳感器-2）。
4、多軸齒輪傳動-1：電動機—帶傳動—一級齒輪（角位移傳感器-1）—二級齒輪（角位移傳感器-2）。
5、多軸齒輪傳動-11：電動機—帶傳動—一級齒輪（角位移傳感器-1）—二級齒輪—圓錐齒輪傳動（從動錐齒輪-角位移傳感器-2）。
—系桿H（角位移傳感器）。
7、 復合輪系-1：電動機—帶傳動—齒輪傳動《一對》（主動齒輪-角位移傳感器）—行星輪系（系桿-H角位移傳感器）。
8、復合輪系-11：電動機—帶傳動—二級齒輪傳動（一級主動齒輪-角位移傳感器）—行星輪系（系桿-H角位移傳感器）。
9、復合輪系-111：電動機—帶傳動（從動帶輪-角位移傳感器）—圓錐齒輪—行星輪系（系桿-H角位移傳感器）。
10、差動輪系-I：電動機-帶傳動-變速機構-萬向節傳動-差動輪系-（半軸-II角位移傳感器）。
11、差動輪系-II：電動機-鏈傳動-變速機構-萬向節傳動-差動輪系-（半軸-II角位移傳感器）。
12、曲柄搖桿機構：電動機—帶傳動（從動帶輪-角位移傳感器）—曲柄搖桿機構（搖桿軸-擺動角位移傳感器）。
13、曲柄滑塊機構：電動機—帶傳動（從動帶輪-角位移傳感器）—曲柄滑塊機構（滑塊-直線位移傳感器）。
14、齒輪—曲柄滑塊機構：電動機—帶傳動—二級齒輪傳動（主動齒輪-角位移傳感器）—曲柄滑塊機構（滑塊-直線位移傳感器）。
15、齒輪—曲柄搖桿機構：電動機—帶傳動—齒輪機構（主動齒輪-角位移傳感器）—圓錐齒輪—曲柄搖桿機構（搖桿-擺動角位移傳感器）。
16、復雜機械系統-1：電動機構—帶傳動（主動帶輪-角位移傳感器）—二級齒輪傳動—鏈傳動（從動鏈輪-角位移傳感器）。
17、復雜機械系統-11：電動機—帶傳動（主動帶輪-角位移傳感器）—二級齒輪傳動—圓錐齒輪機構—鏈傳動（從動鏈輪-角位移傳感器）。
18、復雜機械系統-111：電動機—帶傳動（主動帶輪-角位移傳感器）—二級齒輪傳動—鏈傳動—曲柄滑塊機構（滑塊-直線位移傳感器）。
19、復雜機械系統-IV：電動機—帶傳動（主動帶輪-角位移傳感器）—二級齒輪傳動—鏈傳動—曲柄搖桿機構（搖桿-擺動位移傳感器）。
20、錯誤傳動系統：電動機—鏈傳動（主動鏈輪-角位移傳感器）—二級齒輪傳動—帶傳動（從動帶輪-角位移傳感器）。
六、實驗內容：
1、機構運動參數實測、分析、對比。
2、虛擬運動設計、分析、對比。
3、機械傳動方案創新、設計、對比。
4、機械工程裝配訓練。
