網絡型數控銑床綜合技能實訓智能考核系統(華中),數控銑床實訓
2023-07-03 09:28網絡型數控銑床綜合技能實訓智能考核系統(華中)
一、產品特點

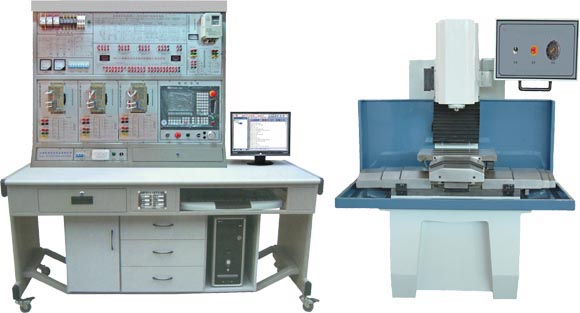

1、網絡型數控銑床綜合技能實訓智能考核系統(華中)由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；
2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；
3、完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；
4、模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；
5、設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；在實訓臺有LCD點陣圖滾屏顯示故障代碼 ，具有數控銑床的故障維修考核功能。
二、配置與功能
1、控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；
2、電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，電流表監控設備工作總電流；
3、數控系統單元：采用華中HNC-21M數控系統；
4、驅動模塊：X/Y/Z進給軸均采用伺服電機驅動；
5、主軸模塊：主軸電機為三相異步電機，由三菱變頻器進行無級調速。
6、電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，電流表監控設備工作總電流；
三、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃
3、裝置容量：＜3kVA
4、外形尺寸：1800mm×700mm×1890mm
四、數控銑床技術參數
◆工作臺面積：400×240mm
◆三向行程（X/Y/Z）：400×200×250mm
◆主軸錐度：BT30
◆T形槽數及寬度：3×12mm
◆重復定位精度：0.005mm
◆主軸電機功率：0.55kw
◆主軸轉速：100～5000rpm
◆外形尺寸：112×117×150cm
◆機床重量：600kg
五、實訓項目
1、數控銑床電氣系統的設計
2、數控系統的初始化
3、數控系統的參數設置
4、輸入輸出信號的使用
5、機床參考點的設置
6、進給驅動單元的調試與應用
7、主軸變頻器的調試與應用
8、數控系統的通訊
9、PLC編程及應用
10、數控銑床故障診斷與維修
11、數控銑床編程操作與加工。
