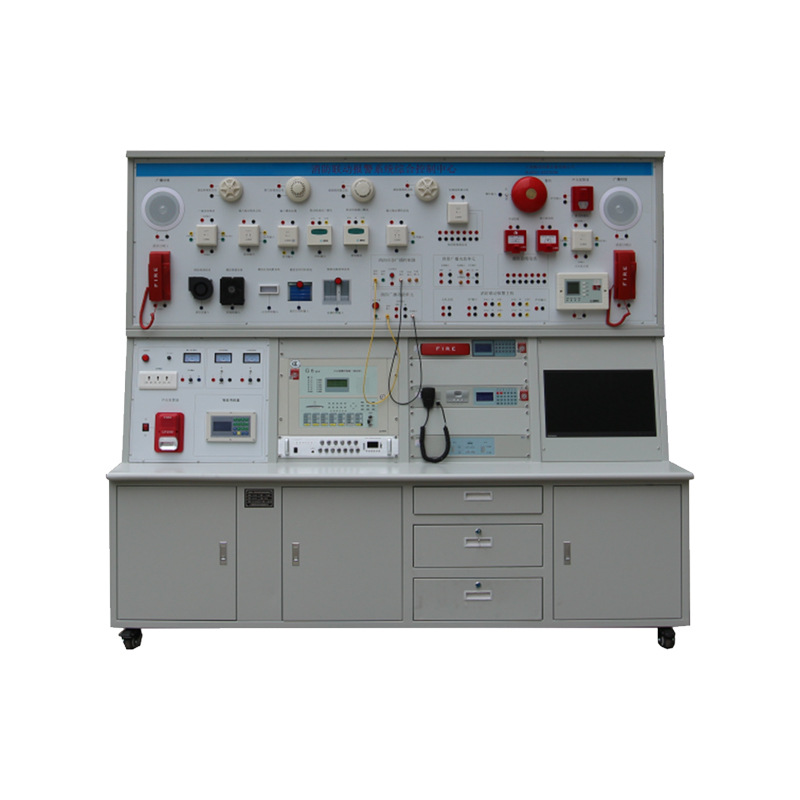

消防廣播電話系統實訓平臺,樓宇廣播實訓平臺
2023-06-11 08:29消防廣播電話系統實訓平臺
一、概述
消防廣播電話系統實訓平臺能進行電話及廣播切換等聯動操作演示、緊急電話、電話主機與分機操作、背景音響與火警緊急廣播的切換、系統功能設置、線路設計與連接、故障設置、判斷及排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
二、技術參數：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜220W
3、外形尺寸：教學系統，150×70×180 cm3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
三、可以操作的實訓項目
（1）消防廣播部分：
1.廣播主機的操作
2.火警狀態下緊急廣播的切換操作
3.單點廣播的操作
4.廣播話筒的操作
5.系統功能設置
6.廣播分配主機的操作
7.與消防報警系統的互聯操作
8.線路故障的判斷與處理
9.軟件設置錯誤的判斷與糾正
10.按線路圖將各部分連線
11.設計并安裝一個簡易應用系統
（2）消防電話部分
1.火警通訊主機的操作
2.主機與電話分機的通訊操作
3.分機電話的操作
4.系統功能設置
5.電話模塊接線的操作
6.與消防報警系統的互聯操作
7.線路故障的判斷與處理
8.按線路圖將各部分連線
9.設計并安裝一個簡易應用系統
四、主要配置：
|
序號 |
設備名稱 |
型號 |
單位 |
數量 |
備注 |
|
1 |
廣播錄放盤 |
GST-CD |
臺 |
1 |
海灣 |
|
2 |
功率放大器 |
GST-GF150W |
臺 |
2 |
海灣 |
|
3 |
廣播切換模塊 |
GST-LD-8305 |
只 |
1 |
海灣 |
|
4 |
喇叭 |
GST-8Ω |
只 |
2 |
海灣 |
|
5 |
電話通訊主機 |
GST-TS-Z01A |
臺 |
1 |
海灣 |
|
6 |
電話模塊 |
GST-LD-8304 |
只 |
2 |
海灣 |
|
7 |
電話 |
GST-TS-100A |
個 |
5 |
海灣 |
|
8 |
背景音源 |
MP3CD |
臺 |
1 |
|
|
9 |
實訓桌 |
1500×700×1800mm |
臺 |
1 |
|
