空氣源熱泵技術實訓考核裝置：提高技能，提升競爭力
2024-06-15 06:39一、引言
在當今社會中，隨著科技的不斷進步和發展，我們的生活和工作環境也在不斷發生變化。其中，"空氣源熱泵技術"作為新能源技術的一種重要應用形式，已經在許多領域得到了廣泛的應用。而對于空氣源熱泵技術的學習與理解，實訓考核裝置的使用無疑為我們提供了一個重要的實踐平臺。
二、空氣源熱泵技術的介紹
空氣源熱泵技術是一種利用空氣中的低品位熱量進行供暖或制冷的技術。它通過壓縮機將低溫低壓的制冷劑壓縮成高溫高壓的氣體，然后通過冷凝器將熱量放出，同時通過膨脹閥使制冷劑冷卻并再次被吸入壓縮機，形成一個循環的過程。
三、實訓考核裝置的重要性
實訓考核裝置是學習和理解空氣源熱泵技術的重要工具。它能夠模擬真實的工作環境，讓我們在實踐中學習和掌握相關的理論知識。此外，通過實訓考核裝置的練習，我們也能夠更好地理解和掌握空氣源熱泵技術的工作原理和操作方法，從而提高我們的實際操作能力。
四、實訓考核裝置的應用范圍
實訓考核裝置不僅僅適用于空氣源熱泵技術的學習，也可以用于其他相關領域的技能培訓和考核，如空調技術、供熱技術等。這使得實訓考核裝置具有很高的通用性和實用性。
五、結論
總的來說，空氣源熱泵技術實訓考核裝置在我們的學習和工作中發揮著重要的作用。通過使用實訓考核裝置，我們可以更好地理解和掌握空氣源熱泵技術，提高我們的技能水平，從而在未來的工作和競爭中占據有利的地位。
空氣源熱泵技術實訓考核裝置
"空氣源熱泵熱機實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、熱泵技術教學實訓裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用。

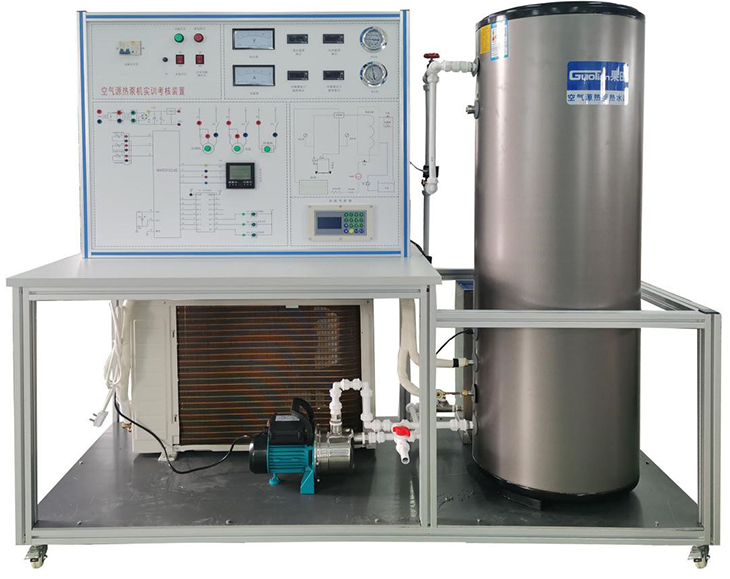

參考圖片
一、空氣源熱泵技術實訓考核裝置特點
1.系統采用空氣源熱泵熱水機組，與實際教學接軌
2.整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.制冷劑：R22
5.制熱量：3kW
6.重 量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成
1.實訓桌:實訓桌采用鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
2.控制屏:采用鐵質雙層亞光密紋噴塑結構，鋁質面板，面板上印有熱泵機組系統流程圖，并設有明確標識及相應指示燈，便于學生分析觀察。
3.電源控制部分:交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有指針式交流電壓表，交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
（1）指針式電壓表：0～250V
（2）指針式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
5.熱泵機組:包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1.熱泵機組系統的認識和了解
2.熱泵機組系統啟動、運行、調試、保護技術的實訓
3.熱泵機組運行工況和運行參數的檢測及分析
4.熱泵機組制熱量、性能系數的計算與分析
5.熱泵機組系統故障的設置和檢測
